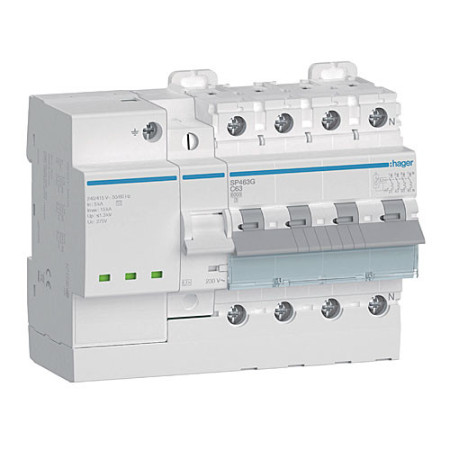

El Protector combinado de sobretensiones HAGER proporciona una protección completa contra sobretensiones permanentes y transitorias. Con una capacidad de descarga de 15kA y una intensidad nominal de 63A, este dispositivo es adecuado para residencias, comercios e industrias, protegiendo tus equipos de subidas de tensión inesperadas.
Este protector cumple con las normas UNEEN 50550 y UNE EN 61643-11, asegurando una protección efectiva. Su instalación rápida y eficiencia lo convierten en la mejor opción para mantener tus sistemas eléctricos seguros. ¡Opta por HAGER y garantiza una protección excelente!
Protección Sobretensiones (Más Info.)
Hoy en día, la seguridad en nuestras instalaciones eléctricas debe ser una prioridad absoluta. No solo es vital protegernos de posibles accidentes, sino también asegurar la integridad de nuestros equipos eléctricos y electrónicos cumpliendo normativa. Ya no es suficiente contar con un interruptor diferencial o con interruptores magnetotérmicos. Es crucial implementar protección contra sobretensiones para resguardar la instalación de daños. Los protectores de sobretensiones pueden ser:
- Protectores contra sobretensiones transitorias: Protegen la instalación contra pequeños picos producidos por equipos con electrónica de potencia, como lavadoras con regulación de velocidad, o fuentes de alimentación conmutadas, como en el caso de los ordenadores o televisores. Además, ofrecen protección contra caídas de rayos y descargas por conmutación al conectar y desconectar cargas importantes.
- Protectores contra sobretensiones permanentes: Protegen contra cortocircuito, sobreintensidad y contra sobretensión. También protegen frente a sobretensiones causadas por cortes en el conductor neutro, defectos de conexión o anomalías en el suministro eléctrico.
- Protectores contra sobretensiones combinadas: Proporcionan una protección integral al combinar la defensa contra sobretensiones transitorias y permanentes, asegurando la máxima seguridad para tus instalaciones eléctricas.
Beneficios que te interesan:
- Protección total: Contra sobretensiones transitorias y permanentes.
- Cumplimiento normativo: Asegura conformidad con UNEEN 50550 y UNE EN 61643-11.
- Instalación rápida: Facilita un montaje eficiente y sin complicaciones.
- Durabilidad garantizada: Ofrece un rendimiento fiable y prolongado.
- Protección económica: Minimiza el riesgo de daños costosos en tus equipos.
Características clave del producto:
- Capacidad de descarga: Hasta 15kA para máxima protección.
- Intensidad nominal: 63A, ideal para diversas aplicaciones.
- Conformidad normativa: Asegura el cumplimiento con UNEEN 50550 y UNE EN 61643-11.
- Instalación sin complicaciones: Se monta de manera sencilla en cuadros eléctricos.
- Alta protección: Eficaz contra sobretensiones permanentes y transitorias.
Aplicaciones más frecuentes:
- Protección doméstica: Salvaguarda tu hogar de sobretensiones.
- Aplicaciones comerciales: Garantiza el funcionamiento estable de equipos en negocios.
- Uso industrial: Ideal para proteger sistemas en fábricas y entornos industriales.
- Protección para sistemas eléctricos extensos: Ofrece durabilidad y fiabilidad en protección.
- Facilidad de instalación: Compatible con cualquier configuración de cuadro eléctrico.
Propiedades clave y específicas:
- Normas de cumplimiento: UNE EN 50550, UNE EN 61643-11
- Número de polos: 4 P
- Intensidad nominal: 63 A
- Módulos: 7
- Capacidad de descarga máxima: 15 kA, nivel de protección ≤ 1,5 kV
- Tensión de disparo para sobretensiones: > 280 V CA
- Curva: C
- Frecuencia nominal: 50/60 Hz
- Poder de corte asignado: 6 kA
- Tensión de empleo en alterna: 230/400 V
- Tensión de aislamiento: 500 V
- Tensión soportada al impulso: 6000 V
- Poder de corte último en CA 400V (EN 60947-2): 1 kA
- Poder de corte asignado: 6 kA
- Poder de corte de servicio según EN 60898: 6 kA
- Poder de corte en 1 polo 400V (EN 60947-2): 3 kA
- Poder de corte último en CA 230V (EN 60947-2): 1 kA
- Valor umbral mínimo/máximo del relé magnético en CA: 5/10 In
- Valor umbral mínimo/máximo del relé térmico en CC: 1,13/1,45 In
- Valor umbral mínimo del relé térmico en CA: 1,13/1,45 In
- Corriente asignada a 20º C: 27 A
- Corriente asignada a 30º C: 25 A
- Corriente asignada a 35º C: 24 A
- Corriente asignada a 40º C: 23 A
- Corriente asignada a 45º C: 22 A
- Corriente asignada a 50º C: 21 A
- Corriente asignada a 55º C: 20 A
- Corriente asignada a 60º C: 19 A
- Coeficiente de corrección de disparo magnético a 100Hz: 1,1
- Coeficiente de corrección de disparo magnético a 200Hz: 1,2
- Coeficiente de corrección de disparo magnético a 400Hz: 1,5
- Coeficiente de corrección de disparo magnético a 60Hz: 1
- Coeficiente de corrección de corriente nominal (2 aparatos yuxtapuestos): 1
- Coeficiente de corrección de corriente nominal (3 aparatos yuxtapuestos): 0,95
- Coeficiente de corrección de corriente nominal (4 y 5 aparatos yuxtapuestos): 0,9
- Coeficiente de corrección de corriente nominal (6 aparatos yuxtapuestos): 0,85
- Potencia total disipada en IN: 14,9 W
- Endurancia eléctrica en ciclos: 10000
- Endurancia mecánica en maniobras: 10000
- Dimensiones: Profundidad del producto instalado: 70 mm, altura: 86,5 mm, anchura: 192,5 mm
- Par de apriete: 1,2 Nm
- Sección de conexión en cable rígido: 10 mm²
- Sección de conexión en cable flexible: 6 mm²
- Tipo de conexión: Borne de jaula con tornillo
- Sección de conexión en bornes de montante con tornillo: 1/16 mm²
- Sección de conexión en bornas superior e inferior en cable rígido: 1/25 mm²
- Grado de polución según IEC60664/IEC60947-2: 3
- Temperatura de almacenamiento: -25 a 80 °C
- Tropicalización/humedad/protección: Todos los climas
