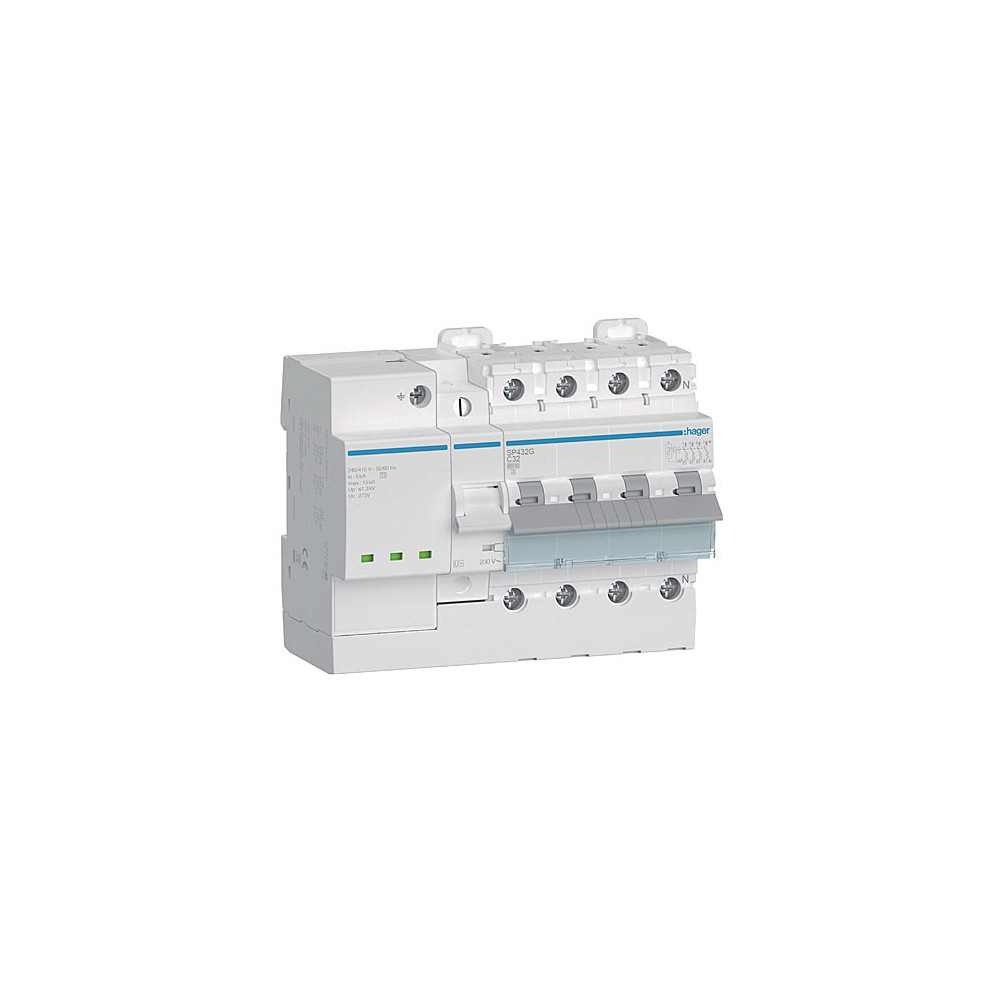

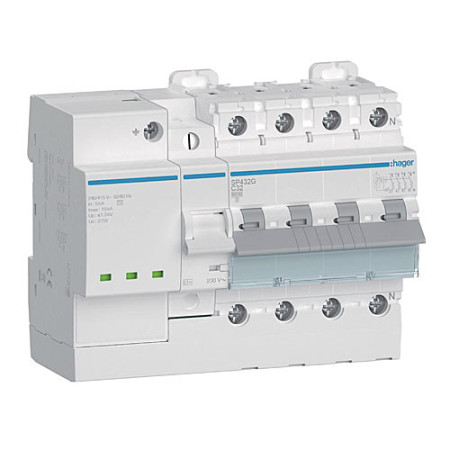

El Protector combinado de sobretensiones Permanente + Transitoria de HAGER proporciona una protección integral para tus instalaciones eléctricas. Con 15kA de capacidad de descarga y 32A de intensidad nominal, evita daños por picos de tensión y subidas prolongadas, adecuado para entornos residenciales, comerciales e industriales.
Este dispositivo cumple con las normas UNEEN 50550 y UNE EN 61643-11, garantizando una instalación rápida y una protección eficaz. Protege tus equipos con la calidad de HAGER. ¡Confía en HAGER para una protección confiable y duradera!
Protección Sobretensiones (Más Info.)
Hoy en día, la seguridad en nuestras instalaciones eléctricas debe ser una prioridad absoluta. No solo es vital protegernos de posibles accidentes, sino también asegurar la integridad de nuestros equipos eléctricos y electrónicos cumpliendo normativa. Ya no es suficiente contar con un interruptor diferencial o con interruptores magnetotérmicos. Es crucial implementar protección contra sobretensiones para resguardar la instalación de daños. Los protectores de sobretensiones pueden ser:
- Protectores contra sobretensiones transitorias: Protegen la instalación contra pequeños picos producidos por equipos con electrónica de potencia, como lavadoras con regulación de velocidad, o fuentes de alimentación conmutadas, como en el caso de los ordenadores o televisores. Además, ofrecen protección contra caídas de rayos y descargas por conmutación al conectar y desconectar cargas importantes.
- Protectores contra sobretensiones permanentes: Protegen contra cortocircuito, sobreintensidad y contra sobretensión. También protegen frente a sobretensiones causadas por cortes en el conductor neutro, defectos de conexión o anomalías en el suministro eléctrico.
- Protectores contra sobretensiones combinadas: Proporcionan una protección integral al combinar la defensa contra sobretensiones transitorias y permanentes, asegurando la máxima seguridad para tus instalaciones eléctricas.
Lo más importante del producto:
- Capacidad de descarga: Hasta 15kA para máxima protección.
- Intensidad nominal: 32A, ideal para diversas aplicaciones.
- Normas cumplidas: UNEEN 50550 y UNE EN 61643-11, garantizando calidad y seguridad.
- Instalación rápida: Fácil montaje en cualquier tipo de cuadro eléctrico.
- Fiabilidad superior: Protege contra sobretensiones transitorias y permanentes.
Lo que te aporta este producto:
- Protección integral: Defiende contra sobretensiones permanentes y transitorias.
- Seguridad garantizada: Cumple con las normas UNEEN 50550 y UNE EN 61643-11.
- Fácil instalación: Ahorra tiempo y esfuerzo en su montaje.
- Durabilidad: Diseñado para ofrecer un rendimiento fiable y duradero.
- Rentabilidad: Evita daños costosos en tus equipos eléctricos.
Ficha técnica completa del artículo:
- Diseñado según las normas: UNE EN 50550, UNE EN 61643-11
- Número de polos: 4 P
- Intensidad nominal: 32 A
- Módulos: 7
- Capacidad de descarga máxima: 15 kA, nivel de protección ≤ 1,5 kV
- Tensión de disparo para sobretensiones permanentes: > 280 V CA
- Curva: C
- Frecuencia asignada: 50/60 Hz
- Poder de corte asignado: 6 kA
- Tensión de empleo en alterna: 230/400 V
- Tensión de aislamiento: 500 V
- Tensión soportada al impulso: 6000 V
- Poder de corte último en CA 400V (EN 60947-2): 1 kA
- Poder de corte de servicio según EN 60898: 6 kA
- Poder de corte en 1 polo 400V (EN 60947-2): 3 kA
- Poder de corte último en CA 230V (EN 60947-2): 1 kA
- Valor umbral mínimo/máximo del relé magnético en CA: 5/10 In
- Valor umbral mínimo/máximo del relé térmico en CC: 1,13/1,45 In
- Valor umbral mínimo del relé térmico en CA: 1,13/1,45 In
- Corriente asignada a 20º C: 27 A
- Corriente asignada a 30º C: 25 A
- Corriente asignada a 35º C: 24 A
- Corriente asignada a 40º C: 23 A
- Corriente asignada a 45º C: 22 A
- Corriente asignada a 50º C: 21 A
- Corriente asignada a 55º C: 20 A
- Corriente asignada a 60º C: 19 A
- Coeficiente de corrección de disparo magnético a 100Hz: 1,1
- Coeficiente de corrección de disparo magnético a 200Hz: 1,2
- Coeficiente de corrección de disparo magnético a 400Hz: 1,5
- Coeficiente de corrección de disparo magnético a 60Hz: 1
- Coeficiente de corrección de corriente nominal (2 aparatos yuxtapuestos): 1
- Coeficiente de corrección de corriente nominal (3 aparatos yuxtapuestos): 0,95
- Coeficiente de corrección de corriente nominal (4 y 5 aparatos yuxtapuestos): 0,9
- Coeficiente de corrección de corriente nominal (6 aparatos yuxtapuestos): 0,85
- Potencia total disipada en IN: 14,9 W
- Endurancia eléctrica en ciclos: 10000
- Endurancia mecánica en maniobras: 10000
- Dimensiones: Profundidad del producto instalado: 70 mm, altura: 86,5 mm, anchura: 192,5 mm
- Par de apriete: 1,2 Nm
- Sección de conexión en cable rígido: 10 mm²
- Sección de conexión en cable flexible: 6 mm²
- Tipo de conexión: Borne de jaula con tornillo
- Sección de conexión en bornes de montante con tornillo: 1/16 mm²
- Sección de conexión en bornas superior e inferior en cable rígido: 1/25 mm²
- Grado de polución según IEC60664/IEC60947-2: 3
- Temperatura de almacenamiento: -25 a 80 °C
- Tropicalización/humedad/protección: Todos los climas
Escenarios prácticos:
- Protección para viviendas: Evita daños por sobretensiones en tu hogar.
- Entornos empresariales: Asegura la continuidad operativa en oficinas y comercios.
- Entornos industriales: Ideal para resguardar equipos en fábricas y procesos industriales.
- Protección en sistemas complejos: Ofrece una solución fiable y prolongada.
- Fácil integración: Instalación sin complicaciones en cualquier cuadro eléctrico.
