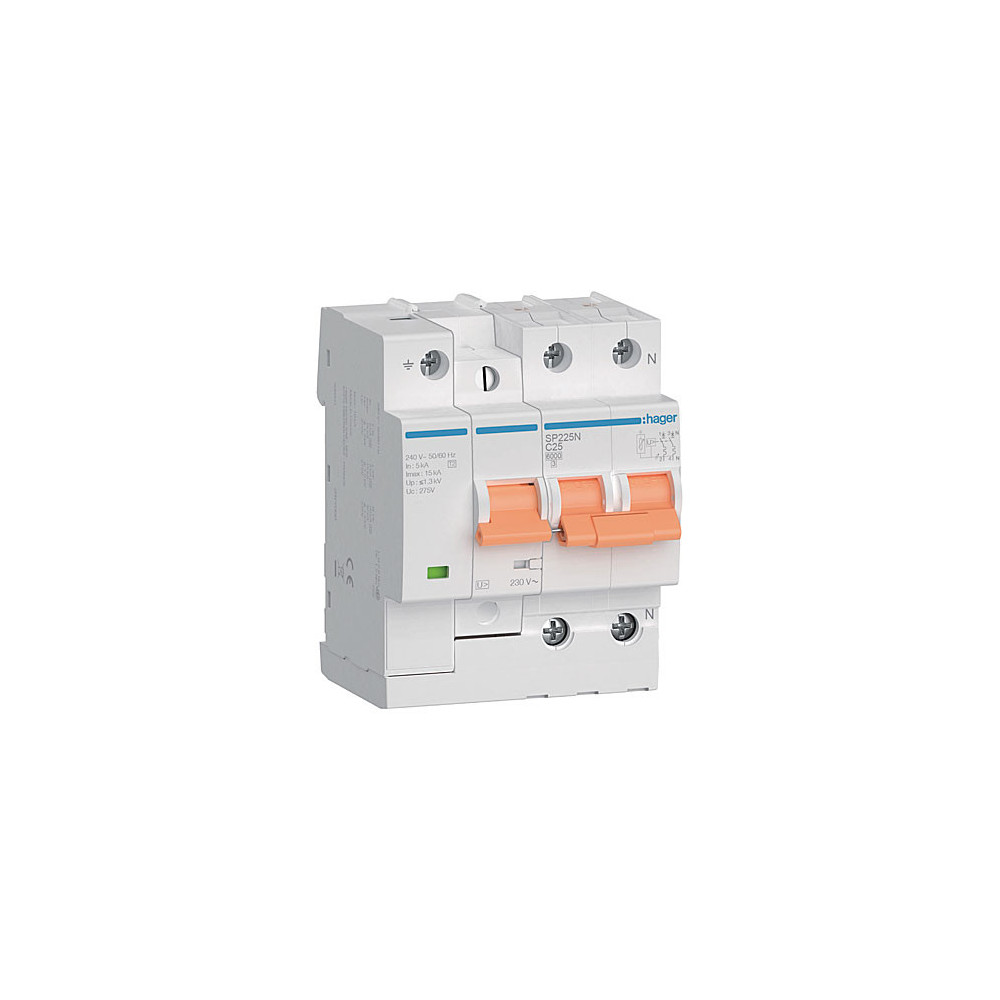

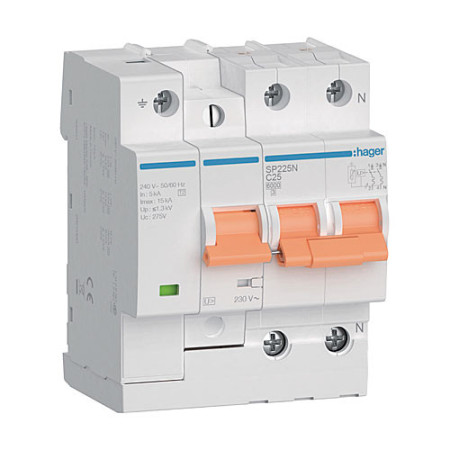

El Protector combinado de sobretensiones Hager ofrece una protección integral para tus instalaciones eléctricas. Con capacidad de 6kA y 25A, protege tanto de subidas de tensión prolongadas como de picos inesperados. Ideal para cualquier entorno, asegura la durabilidad y seguridad de tus equipos.
Cumple con normas UNEEN 50550, UNE EN 61643-11, y UNE EN 60898-1. Incluye una corriente nominal de 25A y un poder de corte de 6kA. Su fácil instalación permite una integración rápida y efectiva en cualquier tipo de cuadro eléctrico.
Protege tus equipos con la tecnología avanzada de Hager. ¡Incorporalo y asegura la máxima protección para tus sistemas eléctricos!
Protección Sobretensiones (Más Info.)
Hoy en día, la seguridad en nuestras instalaciones eléctricas debe ser una prioridad absoluta. No solo es vital protegernos de posibles accidentes, sino también asegurar la integridad de nuestros equipos eléctricos y electrónicos cumpliendo normativa. Ya no es suficiente contar con un interruptor diferencial o con interruptores magnetotérmicos. Es crucial implementar protección contra sobretensiones para resguardar la instalación de daños. Los protectores de sobretensiones pueden ser:
- Protectores contra sobretensiones transitorias: Protegen la instalación contra pequeños picos producidos por equipos con electrónica de potencia, como lavadoras con regulación de velocidad, o fuentes de alimentación conmutadas, como en el caso de los ordenadores o televisores. Además, ofrecen protección contra caídas de rayos y descargas por conmutación al conectar y desconectar cargas importantes.
- Protectores contra sobretensiones permanentes: Protegen contra cortocircuito, sobreintensidad y contra sobretensión. También protegen frente a sobretensiones causadas por cortes en el conductor neutro, defectos de conexión o anomalías en el suministro eléctrico.
- Protectores contra sobretensiones combinadas: Proporcionan una protección integral al combinar la defensa contra sobretensiones transitorias y permanentes, asegurando la máxima seguridad para tus instalaciones eléctricas.
Lo esencial de este producto:
- Cumplimiento de normas UNEEN: Garantiza máxima seguridad y conformidad con las regulaciones.
- Corriente nominal de 25A: Ideal para proteger equipos eléctricos de diversas capacidades.
- Poder de corte de 6kA: Asegura una protección eficaz contra cortocircuitos.
- Fácil instalación: Se integra rápidamente en cualquier cuadro eléctrico.
Aplicaciones comunes:
- Hogares: Brinda protección a los equipos eléctricos domésticos.
- Entornos de oficina: Garantiza el funcionamiento continuo de sistemas en oficinas y comercios.
- Industria: Perfecto para la protección de maquinaria y sistemas en ambientes industriales.
Ventajas que aportan valor:
- Protección completa: Ofrece defensa contra sobretensiones tanto permanentes como transitorias.
- Extensión de vida útil: Mejora la durabilidad de los dispositivos eléctricos.
- Seguridad asegurada: Cumple con las normativas de seguridad vigentes.
- Instalación sencilla: Facilita una integración rápida en sistemas eléctricos.
Especificaciones del producto:
- De acuerdo con las normas: UNE EN 50550, UNE EN 61643-11, UNE EN 60898-1
- Número de semi módulos de 17,5mm (sólo para aparato y kit): 10
- Número de polos disponibles: 2 P
- Cantidad de módulos: 4
- Intensidad nominal: 25 A
- Corriente nominal a 20º C: 27 A
- Corriente nominal a 30° C: 25 A
- Corriente nominal a 35° C: 24 A
- Corriente nominal a 40° C: 23 A
- Voltaje nominal de aislamiento: 500 V
- Corriente nominal a 45° C: 22 A
- Corriente nominal a 50° C: 21 A
- Corriente nominal a 55° C: 20 A
- Corriente nominal a 60° C: 19 A
- Corriente nominal a 70° C: 17 A
- Curva: C
- Poder de corte de servicio según NF EN 60898: 6 kA
- Tensión nominal de aguante a los choques: 4000 V
- Frecuencia nominal: 50/60 Hz
- Tipo de conexión: Jaula con tornillo
- Sección del cable flexible conectable: 6 mm²
- Par de apriete: 1,2 Nm
- Conexión en cable rígido: 10 mm²
- Sección de conexión en cable rígido (bornas superior e inferior): 1/25 mm²
- Sección de conexión en cable flexible (borne superior): 1/16 mm²
- Altura instalada: 86,5 mm
- Anchura instalada: 87,5 mm
- Profundidad del aparato instalado: 70 mm
- Coeficiente de corrección de corriente nominal (2 aparatos yuxtapuestos): 1
- Coeficiente de corrección de corriente nominal (3 aparatos yuxtapuestos): 0,95
- Coeficiente de corrección de corriente nominal (4 y 5 aparatos yuxtapuestos): 0,9
- Coeficiente de corrección de corriente nominal (6 aparatos yuxtapuestos): 0,85
- Coeficiente de corrección de disparo magnético a 200Hz: 1,2
- Coeficiente de corrección de disparo magnético a 400Hz: 1,5
- Coeficiente de corrección de disparo magnético a 60Hz: 1
- Coeficiente de corrección de disparo magnético a 100Hz: 1,1
- Grado de polución según IEC60664/IEC60947-2: 3
- Resistencia eléctrica en ciclos: 10000
- Endurancia mecánica en número de maniobras: 10000
- Umbral mínimo/máximo del relé magnético en CA: 5/10 In
- Umbral mínimo/máximo del relé térmico en CC: 1,13/1,45 In
- Umbral mínimo del relé térmico en CA: 1,13/1,45 In
- Umbral mínimo/máximo del funcionamiento térmico en CC: 5/15 In
- Poder de corte en 1 polo IT400V (NF EN 60947-2): 3 kA
- Poder de corte último en CA 230V (NF 60947-2): 1 kA
- Poder de corte asignado: 6 kA
- Potencia total disipada en IN: 7,1 W
- Temperatura de almacenamiento: -25 a 80 °C
- Temperatura de funcionamiento: -25 a 60 °C
