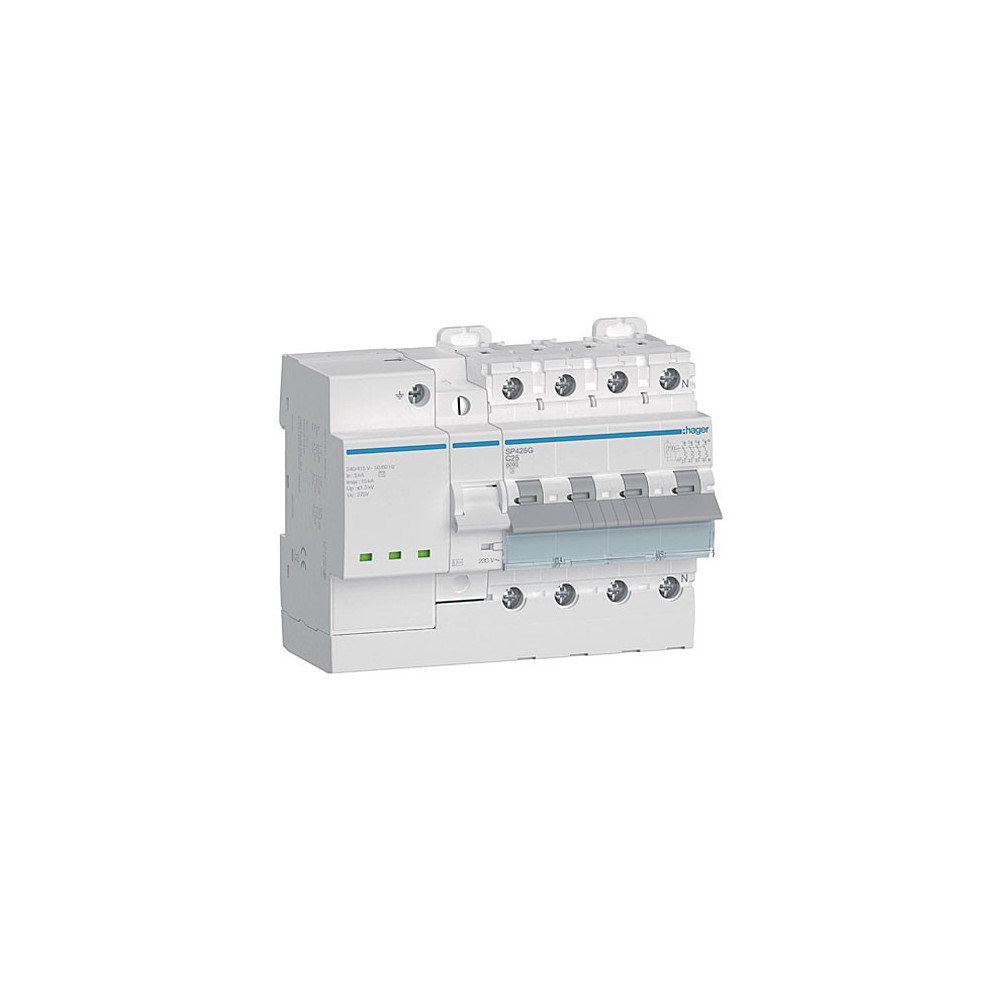

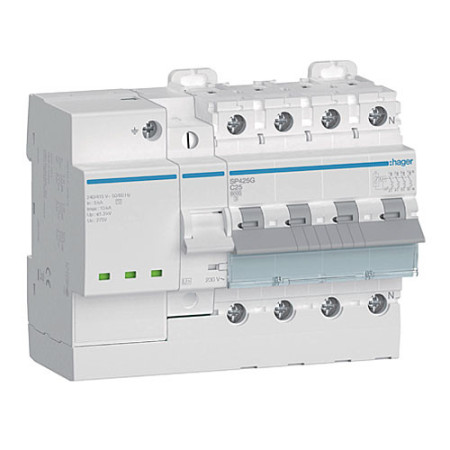

El Protector combinado de sobretensiones Permanente + Transitoria de HAGER es indispensable para proteger tus instalaciones eléctricas. Con una capacidad de descarga de 15kA y una intensidad nominal de 25A, garantiza la seguridad de tus equipos frente a picos de tensión y subidas prolongadas. Ideal para instalaciones residenciales, comerciales e industriales.
Conforme a las normas UNEEN 50550 y UNE EN 61643-11, este protector ofrece máxima fiabilidad y una instalación sencilla. No arriesgues la integridad de tus sistemas eléctricos. ¡Elige HAGER y asegura tu tranquilidad!
Protección Sobretensiones (Más Info.)
Hoy en día, la seguridad en nuestras instalaciones eléctricas debe ser una prioridad absoluta. No solo es vital protegernos de posibles accidentes, sino también asegurar la integridad de nuestros equipos eléctricos y electrónicos cumpliendo normativa. Ya no es suficiente contar con un interruptor diferencial o con interruptores magnetotérmicos. Es crucial implementar protección contra sobretensiones para resguardar la instalación de daños. Los protectores de sobretensiones pueden ser:
- Protectores contra sobretensiones transitorias: Protegen la instalación contra pequeños picos producidos por equipos con electrónica de potencia, como lavadoras con regulación de velocidad, o fuentes de alimentación conmutadas, como en el caso de los ordenadores o televisores. Además, ofrecen protección contra caídas de rayos y descargas por conmutación al conectar y desconectar cargas importantes.
- Protectores contra sobretensiones permanentes: Protegen contra cortocircuito, sobreintensidad y contra sobretensión. También protegen frente a sobretensiones causadas por cortes en el conductor neutro, defectos de conexión o anomalías en el suministro eléctrico.
- Protectores contra sobretensiones combinadas: Proporcionan una protección integral al combinar la defensa contra sobretensiones transitorias y permanentes, asegurando la máxima seguridad para tus instalaciones eléctricas.
Ventajas del modelo a destacar:
- Protección completa: Contra sobretensiones tanto permanentes como transitorias.
- Normas de seguridad: Cumple con UNEEN 50550 y UNE EN 61643-11 para una máxima protección.
- Instalación simplificada: Reduce el tiempo y esfuerzo durante el montaje.
- Alta durabilidad: Construido para ofrecer un rendimiento duradero y fiable.
- Prevención de costos: Minimiza los daños costosos a los equipos eléctricos.
Aplicaciones principales:
- Protección residencial: Defiende tu hogar contra sobretensiones.
- Aplicaciones comerciales: Garantiza la operación ininterrumpida de tus negocios.
- Usos industriales: Protege maquinaria y equipos en entornos de fábricas.
- Sistemas eléctricos avanzados: Proporciona una protección confiable y duradera.
- Instalación en cuadros eléctricos: Integración sencilla en cualquier sistema eléctrico.
Claves del producto que destacan:
- Capacidad de descarga: Hasta 15kA para máxima protección.
- Intensidad nominal: 25A, ideal para diversas aplicaciones.
- Conforme a normas: UNEEN 50550 y UNE EN 61643-11, garantía de calidad.
- Fácil instalación: Montaje sencillo en cualquier cuadro eléctrico.
- Alta fiabilidad: Protección contra sobretensiones permanentes y transitorias.
Propiedades y características técnicas:
- Normas: UNE EN 50550, UNE EN 61643-11
- Número de polos: 4 P
- Intensidad nominal: 25 A
- Módulos: 7
- Capacidad de descarga máxima: 15 kA, nivel de protección ≤ 1,5 kV
- Tensión de disparo para sobretensiones: > 280 V CA
- Curva: C
- Frecuencia asignada: 50/60 Hz
- Poder de corte asignado: 6 kA
- Tensión de empleo en CA: 230/400 V
- Tensión de aislamiento: 500 V
- Tensión soportada al impulso: 6000 V
- Poder de corte último en CA 400V (EN 60947-2): 1 kA
- Poder de corte en 1 polo 400V (EN 60947-2): 3 kA
- Poder de corte último en CA 230V (EN 60947-2): 1 kA
- Valor umbral mínimo/máximo del relé magnético en CA: 5/10 In
- Valor umbral mínimo/máximo del relé térmico en CC: 1,13/1,45 In
- Valor umbral mínimo del relé térmico en CA: 1,13/1,45 In
- Corriente asignada a 20º C: 27 A
- Corriente asignada a 30º C: 25 A
- Corriente asignada a 35º C: 24 A
- Corriente asignada a 40º C: 23 A
- Corriente asignada a 45º C: 22 A
- Corriente asignada a 50º C: 21 A
- Corriente asignada a 55º C: 20 A
- Corriente asignada a 60º C: 19 A
- Coeficiente de corrección de disparo magnético a 100Hz: 1,1
- Coeficiente de corrección de disparo magnético a 200Hz: 1,2
- Coeficiente de corrección de disparo magnético a 400Hz: 1,5
- Coeficiente de corrección de disparo magnético a 60Hz: 1
- Coeficiente de corrección de corriente nominal (2 aparatos yuxtapuestos): 1
- Coeficiente de corrección de corriente nominal (3 aparatos yuxtapuestos): 0,95
- Coeficiente de corrección de corriente nominal (4 y 5 aparatos yuxtapuestos): 0,9
- Coeficiente de corrección de corriente nominal (6 aparatos yuxtapuestos): 0,85
- Potencia total disipada en IN: 14,9 W
- Endurancia eléctrica en ciclos: 10000
- Endurancia mecánica en maniobras: 10000
- Dimensiones: Profundidad del producto instalado 70 mm, altura 86,5 mm, anchura 192,5 mm
- Par de apriete: 1,2 Nm
- Sección de conexión en cable rígido: 10 mm²
- Sección de conexión en cable flexible: 6 mm²
- Tipo de conexión: Borne de jaula con tornillo
- Sección de conexión en bornes de montante con tornillo: 1/16 mm²
- Sección de conexión en bornas superior e inferior en cable rígido: 1/25 mm²
- Grado de polución según IEC60664/IEC60947-2: 3
- Temperatura de almacenamiento: -25 a 80 °C
- Tropicalización/humedad/protección: Todos los climas
