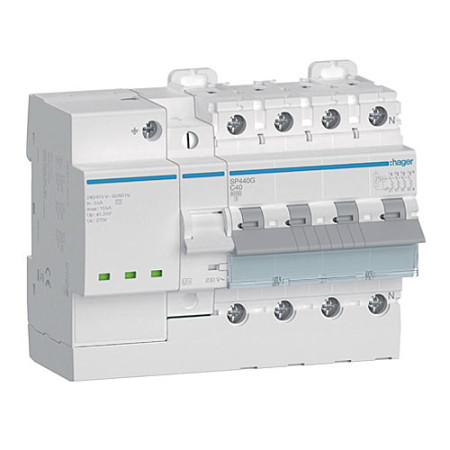

Protege tus instalaciones eléctricas con el Protector combinado de sobretensiones HAGER. Con una capacidad de descarga de 15kA y una intensidad nominal de 40A, este dispositivo previene daños por subidas de tensión y picos inesperados. Es ideal para residencias, comercios e industrias.
Cumple con las normas UNEEN 50550 y UNE EN 61643-11, garantizando una instalación eficiente y una protección confiable. Asegura la seguridad de tus sistemas eléctricos con HAGER. ¡Opta por HAGER para una protección completa!
Protección Sobretensiones (Más Info.)
Hoy en día, la seguridad en nuestras instalaciones eléctricas debe ser una prioridad absoluta. No solo es vital protegernos de posibles accidentes, sino también asegurar la integridad de nuestros equipos eléctricos y electrónicos cumpliendo normativa. Ya no es suficiente contar con un interruptor diferencial o con interruptores magnetotérmicos. Es crucial implementar protección contra sobretensiones para resguardar la instalación de daños. Los protectores de sobretensiones pueden ser:
- Protectores contra sobretensiones transitorias: Protegen la instalación contra pequeños picos producidos por equipos con electrónica de potencia, como lavadoras con regulación de velocidad, o fuentes de alimentación conmutadas, como en el caso de los ordenadores o televisores. Además, ofrecen protección contra caídas de rayos y descargas por conmutación al conectar y desconectar cargas importantes.
- Protectores contra sobretensiones permanentes: Protegen contra cortocircuito, sobreintensidad y contra sobretensión. También protegen frente a sobretensiones causadas por cortes en el conductor neutro, defectos de conexión o anomalías en el suministro eléctrico.
- Protectores contra sobretensiones combinadas: Proporcionan una protección integral al combinar la defensa contra sobretensiones transitorias y permanentes, asegurando la máxima seguridad para tus instalaciones eléctricas.
Usos recomendados para este producto:
- Protección en hogares: Resguarda tu casa contra sobretensiones.
- Uso en negocios: Mantiene el funcionamiento continuo de tus instalaciones comerciales.
- Protección industrial: Adecuado para equipos y maquinaria en fábricas.
- Soporte para sistemas eléctricos complejos: Proporciona protección confiable y de larga duración.
- Integración sencilla: Adaptable a cualquier sistema de cuadros eléctricos.
Beneficios que no puedes ignorar:
- Protección eficaz: Contra sobretensiones tanto permanentes como transitorias.
- Seguridad certificada: Cumple con los estándares UNEEN 50550 y UNE EN 61643-11.
- Montaje sencillo: Ahorra tiempo y esfuerzo en la instalación.
- Resistencia prolongada: Diseñado para asegurar un rendimiento fiable a largo plazo.
- Costos reducidos: Evita daños significativos en tus equipos eléctricos.
Características clave del modelo:
- Capacidad de descarga: Hasta 15kA para máxima protección.
- Intensidad nominal: 40A, ideal para diversas aplicaciones.
- Certificación normativa: Cumple con UNEEN 50550 y UNE EN 61643-11, asegurando estándares de calidad.
- Montaje sencillo: Instalación fácil en cualquier panel eléctrico.
- Protección avanzada: Ofrece alta fiabilidad contra sobretensiones tanto transitorias como permanentes.
Ficha técnica básica:
- De acuerdo con las normas: UNEEN 50550, UNE EN 61643-11
- Número de polos: 4 P
- Intensidad nominal 40A
- Módulos: 7
- Capacidad de descarga máxima 15kA, nivel de protección <=1,5 kV
- Tensión de disparo para sobretensiones permanentes: >280V c.a.
- Curva C
- Frecuencia asignada 50/60 Hz
- Poder de corte asignado 6 kA
- Tensión asignada de empleo en alterna 230/400 V
- Tensión asignada de aislamiento 500 V
- Tensión soportada al impulso asignada 6000 V
- Poder corte último en c.a. 400V (EN 60947-2) 1 kA
- Poder de corte asignado 6 kA
- Poder de corte de servicio según EN60898 6 kA
- Poder corte 1 polo 400V (EN60947-2) 3 kA
- Poder corte último en c.a. 230V (EN 60947-2) 1 kA
- Valor umbral min/máx relé magnético en c.a. 5/10 In
- Valor umbral mín/máx funcionamiento del relé térmico en c.c 5/15 In
- Valor mín/máx de funcionamiento del relé térmico en c.a. 1,13/1,45 In
- Valor del nivel min/máx de funcionamiento del relé térmico en c.c 1,13/1,45 In
- Corriente asignada a 20º C 27 A
- Corriente asignada a 30° C 25 A
- Corriente asignada a 35° C 24 A
- Corriente asignada a 40° C 23 A
- Corriente asignada a 45° C 22 A
- Corriente asignada a 50° C 21 A
- Corriente asignada a 55° C 20 A
- Corriente asignada a 60° C 19 A
- Coeficiente de corrección disparo magnético a 100Hz 1,1
- Coeficiente de corrección disparo magnético a 200Hz 1,2
- Coeficiente de corrección disparo magnético a 400Hz 1,5
- Coeficiente de corrección disparo magnético a 60Hz 1
- Coeficiente de corrección de la corriente nominal para 2 aparatos yuxtapuestos: 1
- Coeficiente de corrección de la corriente nominal para 3 aparatos yuxtapuestos: 0,95
- Coeficiente de corrección de la corriente para 4 y 5 aparatos yuxtapuestos: 0,9
- Coeficiente de corrección de la corriente nominal para 6 aparatos yuxtapuestos: 0,85
- Potencia total disipada en condiciones de intensidad nominal 14,9 W
- Endurancia eléctrica en número de ciclos 10000
- Endurancia mecánica en número de maniobras 10000
- Dimensiones: Profundidad del producto instalado 70 mm - Altura del producto instalado 86,5 mm - Anchura del producto instalado 192,5 mm
- Par de apriete 1, 2 Nm
- Sección de conexión en cable rígido 10 mm²
- Sección de conexión en cable flexible 6 mm²
- Tipo de conexión Borne de jaula con tornillo
- Sección de conexión de bornes de montante con tornillo 1/16 mm²
- Sec. conex. born. sup. e inf. cable ríg. 1/25 mm²
- Grado de polución / IEC60664/IEC60947-2 3
- Temperatura de almacenamiento -25 a 80 °C
- Tropicalización/humedad/protección Todos los climas
