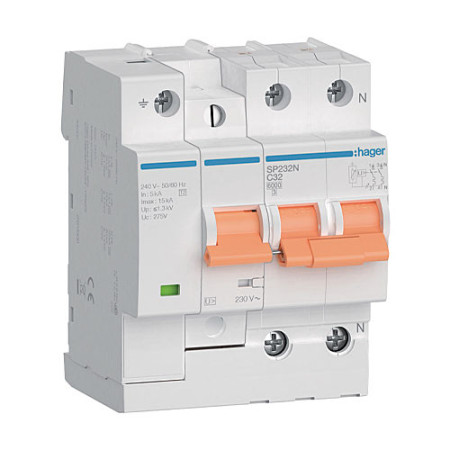

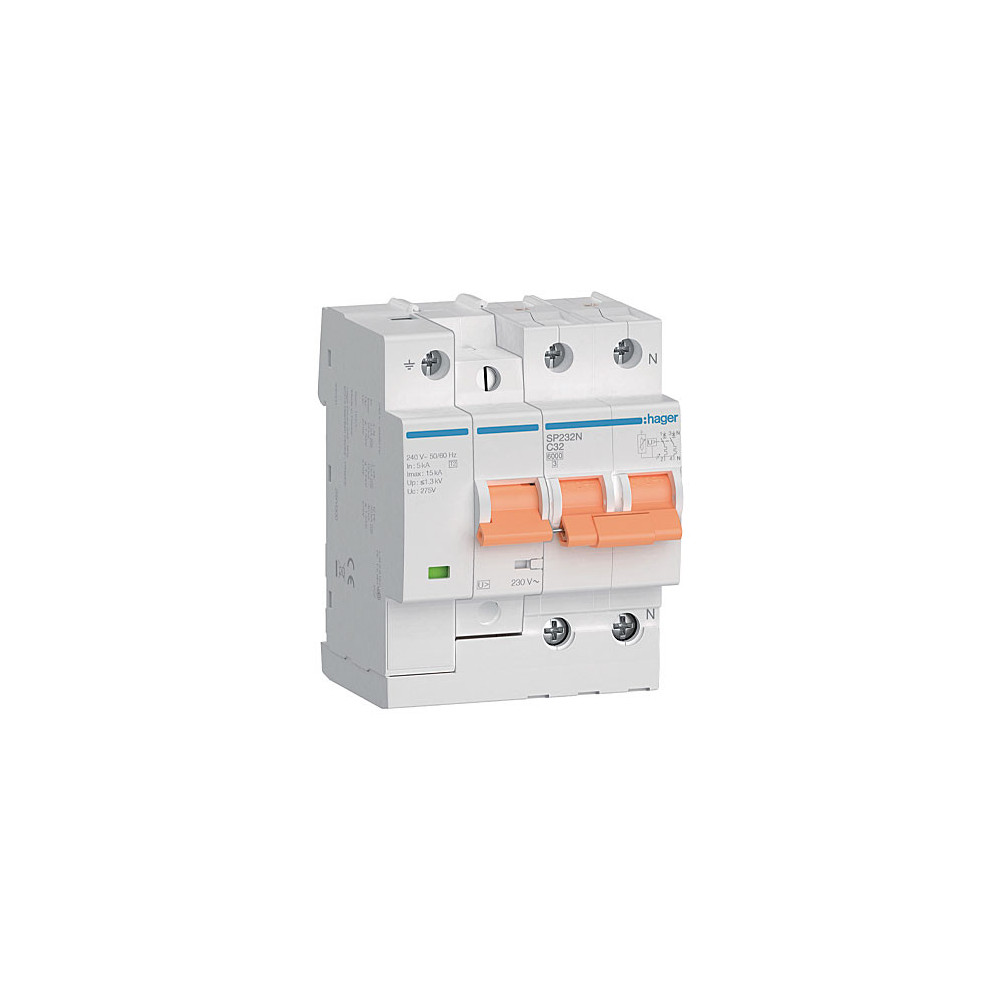

El Protector combinado de sobretensiones Hager es esencial para mantener tus instalaciones eléctricas protegidas. Con una capacidad de 6kA y 32A, está diseñado para evitar daños por subidas prolongadas y picos de tensión, asegurando la integridad de tus equipos.
Cumple con las normas UNEEN 50550, UNE EN 61643-11 y UNE EN 60898-1, ofreciendo una corriente nominal de 32A y un poder de corte de 6kA. Su instalación rápida permite una integración eficaz en cualquier cuadro eléctrico.
Garantiza la protección de tus equipos eléctricos. ¡Opta por el protector Hager y asegura la máxima seguridad!
Protección Sobretensiones (Más Info.)
Hoy en día, la seguridad en nuestras instalaciones eléctricas debe ser una prioridad absoluta. No solo es vital protegernos de posibles accidentes, sino también asegurar la integridad de nuestros equipos eléctricos y electrónicos cumpliendo normativa. Ya no es suficiente contar con un interruptor diferencial o con interruptores magnetotérmicos. Es crucial implementar protección contra sobretensiones para resguardar la instalación de daños. Los protectores de sobretensiones pueden ser:
- Protectores contra sobretensiones transitorias: Protegen la instalación contra pequeños picos producidos por equipos con electrónica de potencia, como lavadoras con regulación de velocidad, o fuentes de alimentación conmutadas, como en el caso de los ordenadores o televisores. Además, ofrecen protección contra caídas de rayos y descargas por conmutación al conectar y desconectar cargas importantes.
- Protectores contra sobretensiones permanentes: Protegen contra cortocircuito, sobreintensidad y contra sobretensión. También protegen frente a sobretensiones causadas por cortes en el conductor neutro, defectos de conexión o anomalías en el suministro eléctrico.
- Protectores contra sobretensiones combinadas: Proporcionan una protección integral al combinar la defensa contra sobretensiones transitorias y permanentes, asegurando la máxima seguridad para tus instalaciones eléctricas.
Beneficios que ofrece:
- Protección total: Previene daños causados por sobretensiones permanentes y transitorias.
- Mayor durabilidad: Prolonga la vida útil de tus equipos eléctricos.
- Seguridad certificada: Asegura el cumplimiento con las normativas de seguridad aplicables.
- Instalación fácil: Permite una integración rápida en cualquier tipo de instalación eléctrica.
Escenarios de aplicación recomendados:
- Aplicaciones residenciales: Protege los equipos eléctricos en el hogar.
- Áreas comerciales: Asegura la continuidad de operaciones en oficinas y tiendas.
- Uso industrial: Ideal para proteger maquinaria y sistemas eléctricos en fábricas.
Especificaciones técnicas generales:
- De acuerdo con las normas: UNEEN 50550, UNE EN 61643-11, UNE EN 60898-1
- Número de semi módulos de 17,5mm sólo para aparato y kit: 10
- Número de polos: 2 P
- Número de módulos: 4
- Corriente asignada nominal: 32 A
- Corriente asignada a 20º C: 34,6 A
- Corriente asignada a 30° C: 32 A
- Corriente asignada a 35° C: 30,7 A
- Corriente asignada a 40° C: 29,4 A
- Tensión asignada de Aislamiento: 500 V
- Corriente asignada a 45° C: 28,2 A
- Corriente asignada a 50° C: 26,9 A
- Corriente asignada a 55° C: 25,6 A
- Corriente asignada a 60° C: 24,3 A
- Corriente asignada a 70° C: 21,8 A
- Curva: C
- Poder corte de servicio según NF EN60898: 6 kA
- Ten. asig. de aguante a los choques: 4000 V
- Frecuencia asignada: 50/60 Hz
- Tipo de conexión: Jaula con tornillo
- Sección de conexión en cable flexible: 6 mm²
- Par de apriete: 1, 2 Nm
- Conexión en cable rígido: 10 mm²
- Sec. conex. born. sup. e inf. cable ríg.: 1/25 mm²
- Sec. conex. bornes sup. cable flexible: 1/16 mm²
- Altura del producto instalado: 86,5 mm
- Anchura del producto instalado: 87,5 mm
- Profundidad del aparato instalado: 70 mm
- Coef. correcc. corr. nom. 2 apar.yuxtap.: 1
- Coef. correcc. corr. nom. 3 apar.yuxtap.: 0,95
- Coef. correcc. corr. nom. 4 y 5 ap.yux.: 0,9
- Coef. correcc. corr. nom. 6 apar.yuxtap.: 0,85
- Coef. de correc. disparo magnético 200Hz: 1,2
- Coef. de correc. disparo magnético 400Hz: 1,5
- Coef. de correc. disparo magnético 60Hz: 1
- Coef.correc. disparo magnético a 100Hz: 1,1
- Grado de polución / IEC60664/IEC60947-2: 3
- Endurancia eléctrica en número de ciclos: 10000
- Endurancia mecánica en número maniobras: 10000
- Valor umbral min/máx relé magn. en c.a.: 5/10 In
- Valor umbral min/máx relé térmico en c.c: 1,13/1,45 In
- Valor umbral mín. relé térmico en c.a.: 1,13/1,45 In
- Valor umbral mín/máx función. térmico dc: 5/15 In
- Poder corte 1 Pol. IT400V (NF EN60947-2): 3 kA
- Poder corte últ. CA. 230V(NF 60947-2): 1 kA
- Poder de corte asignado: 6 kA
- Poder de corte asignado: 6 kA
- Potencia total disipada en IN: 8,3 W
- Temperatura de almacenamiento: -25 a 80 °C
- Temperatura de funcionamiento: -25 a 60 °C
Cualidades que lo destacan:
- Cumplimiento de normas UNEEN: Garantiza máxima seguridad y conformidad con las regulaciones.
- Corriente nominal de 32A: Ideal para proteger equipos eléctricos de diversas capacidades.
- Capacidad de corte: 6 kA - Ofrece una protección efectiva contra cortocircuitos.
- Instalación sencilla: Se monta rápidamente en cualquier cuadro eléctrico.
