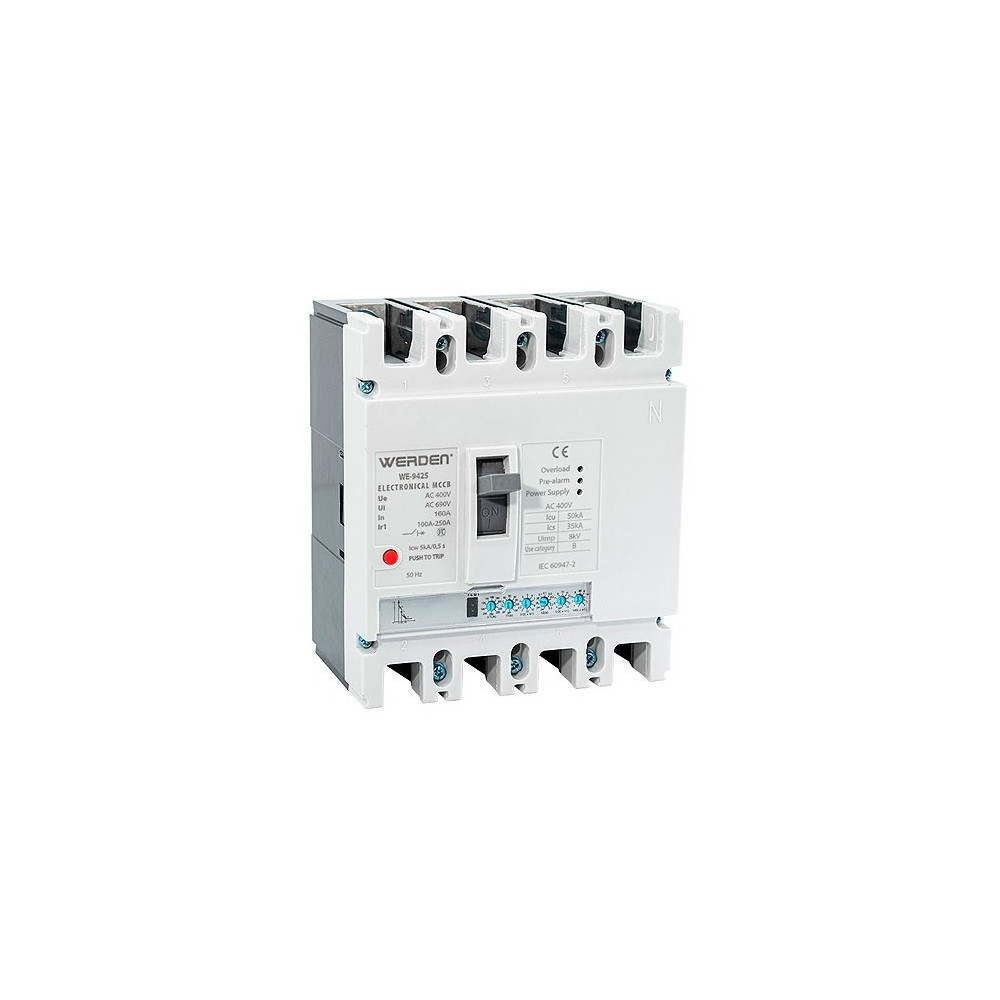

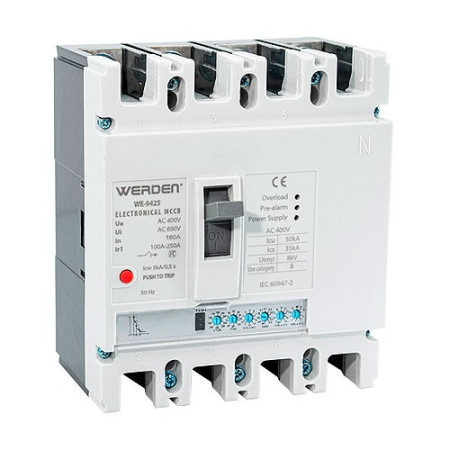

El interruptor de caja moldeada Werden ofrece protección y eficiencia en instalaciones industriales. Capaz de manejar hasta 160 A y voltajes de hasta 400 V, es ideal para aplicaciones críticas y arranques de motores. Se suministra con voltaje de aislamiento nominal de 550 y 800 V y se utiliza para circuitos de CA 50/60 Hz.
Cumple con la norma IEC60947-2 y es compatible con accesorios electromecánicos. Su diseño incluye protección térmica ajustable para adaptarse a diversas necesidades.
Elige la excelencia con Werden. ¡Incorporalo y garantiza la seguridad y fiabilidad de tus sistemas eléctricos!
Este interruptor de caja moldeada es compatible con los accesorios de caja moldeada electrónica que comercializamos en nuestra web.
Información relevante:
- Ajuste térmico regulable: Permite una configuración precisa para diferentes aplicaciones.
- Centralita electrónica de ajustes: Ofrece un control avanzado y fácil manejo.
- Montaje fijo: Garantiza una instalación segura y duradera.
- Poder de corte último: 35 kA para una protección efectiva contra cortocircuitos.
- Tensión nominal de aislamiento: 800 V, adecuado para entornos industriales exigentes.
Detalles y especificaciones:
- Regulación térmica: Ajuste de 0,8 ln a 1 ln
- Unidad de control electrónico
- Instalación: Fija
- Operación: Manual
- Configuración de polos: 3P
- Intensidad máxima: 100-160A
- Ir1: 100-250 A
- Voltaje de aislamiento: 800 V
- Voltaje de operación: 400 V
- Espacio para el arco eléctrico: ≤50 mm
- Capacidad de corte última: 35 kA
- Capacidad de corte en servicio: 22 kA
- Capacidad de operación: Carga 1000 - Descarga 7000
- Categoría de uso: A
- Altura de instalación permitida: ≤2000 m
- Rango de temperatura de funcionamiento: -5ºC a 40ºC (45ºC en barcos)
- Intensidad de disparo (A): Disparo termodinámico (temperatura ambiente 40ºC en tierra, 45ºC en barcos) 1,05 In (en frío) Sin carga - 1,30 In (en caliente) Con carga.
- 10 ≤ In ≤ 63: ≥1 h
- 63 ≤ In ≤ 100: ≥2 h
- 100 ≤ In ≤ 800: ≥2 h
- Intensidad de disparo (A): Disparo termodinámico (temperatura ambiente 40ºC en tierra, 45ºC en barcos) 1,0 In (en frío) Sin disparo - 1,20 In (en caliente) Con disparo - 1,50 In (en caliente) Con disparo - 7,2 In (en frío) Con disparo.
- 10 ≤ In ≤ 225: ≥2 h (1,0 In (en frío) Sin disparo y 1,20 In (en caliente) Con disparo) // ≤4 min (1,50 In (en caliente) Con disparo) // 4 s
- 225 ≤ In ≤ 630: ≥2 h (1,0 In (en frío) Sin disparo y 1,20 In (en caliente) Con disparo) // ≤8 min (1,50 In (en caliente) Con disparo) // 64 s
Usos y aplicaciones:
- Entornos industriales: Ideal para aplicaciones de alta demanda.
- Arranque de motores: Perfecto para cambios y arranques ocasionales.
- Sistemas de distribución: Adecuado para circuitos de CA de 50/60 Hz.
- Protección contra cortocircuitos: Capacidad de corte de 35 kA.
- Instalaciones exigentes: Soporta hasta 400 V y 160 A.
Ventajas destacadas que no puedes perder:
- Protección confiable: Asegura la integridad de tus instalaciones eléctricas.
- Fácil de ajustar: Configuración sencilla gracias a su centralita electrónica.
- Durabilidad: Montaje fijo que garantiza una larga vida útil.
- Alta capacidad de corte: 35 kA que protegen contra fallos eléctricos.
- Versatilidad: Adecuado para diferentes entornos industriales.
