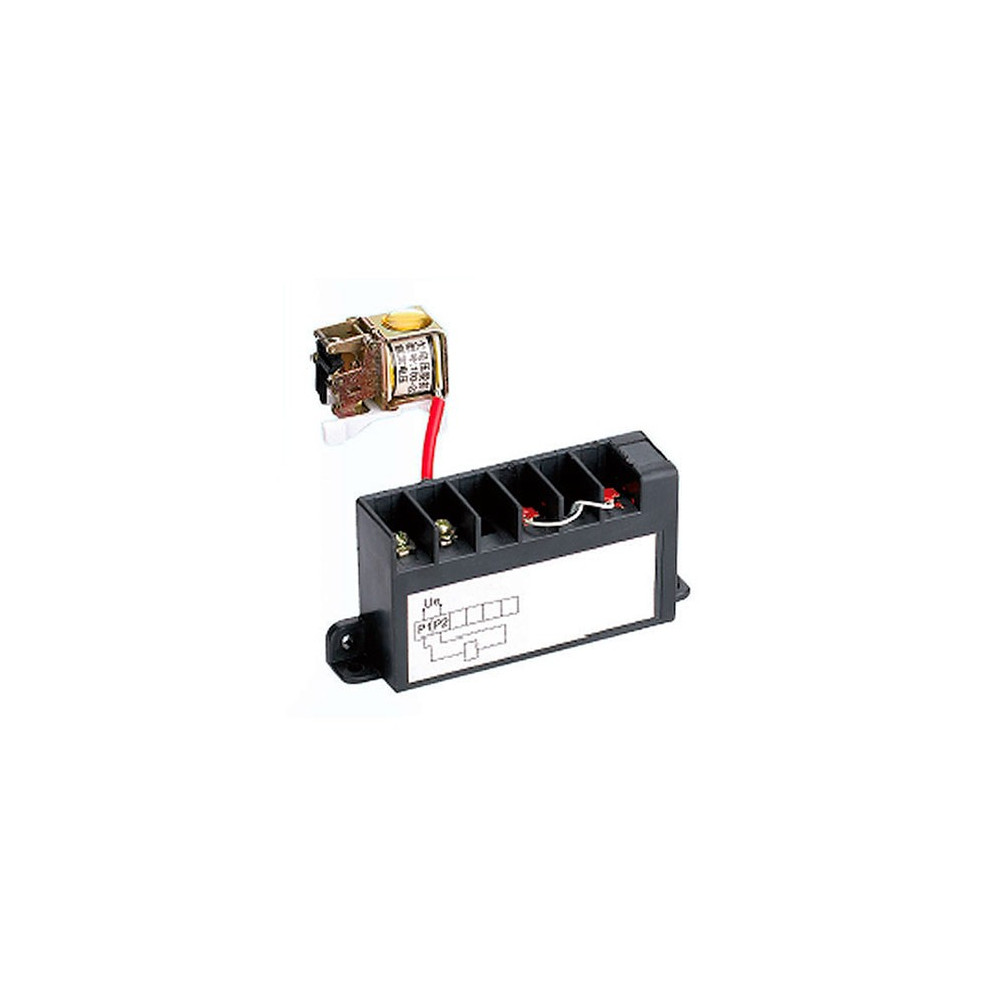

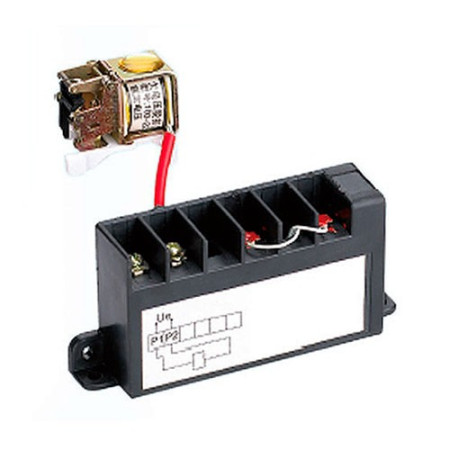

La bobina de mínima tensión Werden, con una intensidad nominal de 160A y tensión de 415V, es esencial para el correcto funcionamiento de cajas moldeadas de 3 y 4 polos. Dispara la caja cuando la tensión es baja y permite reconectar cuando se restablece.
Diseñada para proteger y prolongar la vida útil de sus equipos eléctricos, esta bobina es un componente indispensable para cualquier sistema eléctrico exigente.
Adquiera la bobina de mínima tensión Werden y asegure el rendimiento óptimo de sus sistemas eléctricos.
Funcionamiento:
Cuando la tensión de funcionamiento corresponda al 35%~70% de la tensión nominal, la bobina de disparo hará que la caja moldeada se dispare correctamente. Cuando la tensión de funcionamiento corresponda al 85%~110% de la tensión nominal, la bobina de disparo hará que la caja moldeada se reconecte. En caso de que la tensión de funcionamiento sea menor al 35% de la tensión nominal, la bobina de disparo evitará que la caja moldeada se reconecte.
Nota: Para tensión de funcionamiento ≥ 85% Ue, el interruptor abre y cierra con normalidad. La caja moldeada se reconectará y se activará solo si la bobina se ha activado con antelación. De otro modo, la caja se dañará.

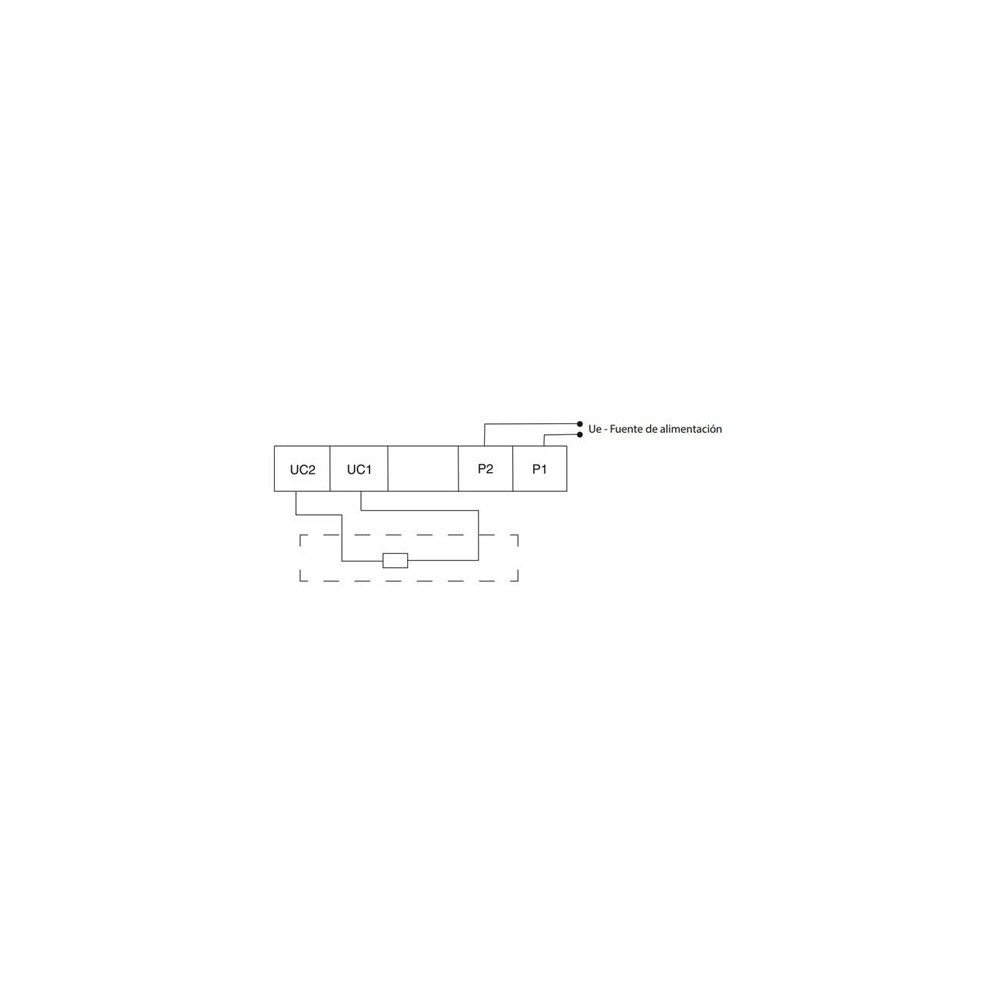

FOTO 2 (Explicación):
Esquema de conexión (los accesorios internos se representan en el cuadrado con líneas discontinuas). A continuación podrá encontrar el esquena de conexión de las bobinas de disparo conectadas de forma externa (los accesorios internos se representan en el cuadrado con líneas discontinuas). Ue: AC50/60 Hz 400/415V.
Accesorio compatible con la caja moldeada electromecánica Werden de 3 polos y 4 polos que comercializamos en nuestra web.
Ventajas que aportan valor:
- Protección fiable: Previene daños por baja tensión.
- Operatividad continua: Reconecta automáticamente cuando la tensión es adecuada.
- Versatilidad: Compatible con cajas moldeadas de 3 y 4 polos.
Ficha de datos técnicos:
- Compatible con: 3 Polos y 4 Polos
- Intensidad nominal: 160A
- Tensión nominal: 415V
Aplicaciones comunes:
- Sistemas industriales: Ideal para aplicaciones de alta demanda.
- Instalaciones comerciales: Garantiza la seguridad y continuidad del servicio.
- Edificaciones residenciales: Protege contra fallos de tensión.
- Infraestructuras críticas: Asegura la operatividad de sistemas esenciales.
Lo esencial de este producto:
- Intensidad nominal de 160A: Adecuada para una amplia gama de aplicaciones eléctricas.
- Tensión nominal de 415V: Compatible con sistemas de alta tensión.
- Función de disparo y reconexión: Activa y desactiva la caja moldeada según la tensión.
- Compatibilidad: Funciona con cajas moldeadas de 3 y 4 polos.
