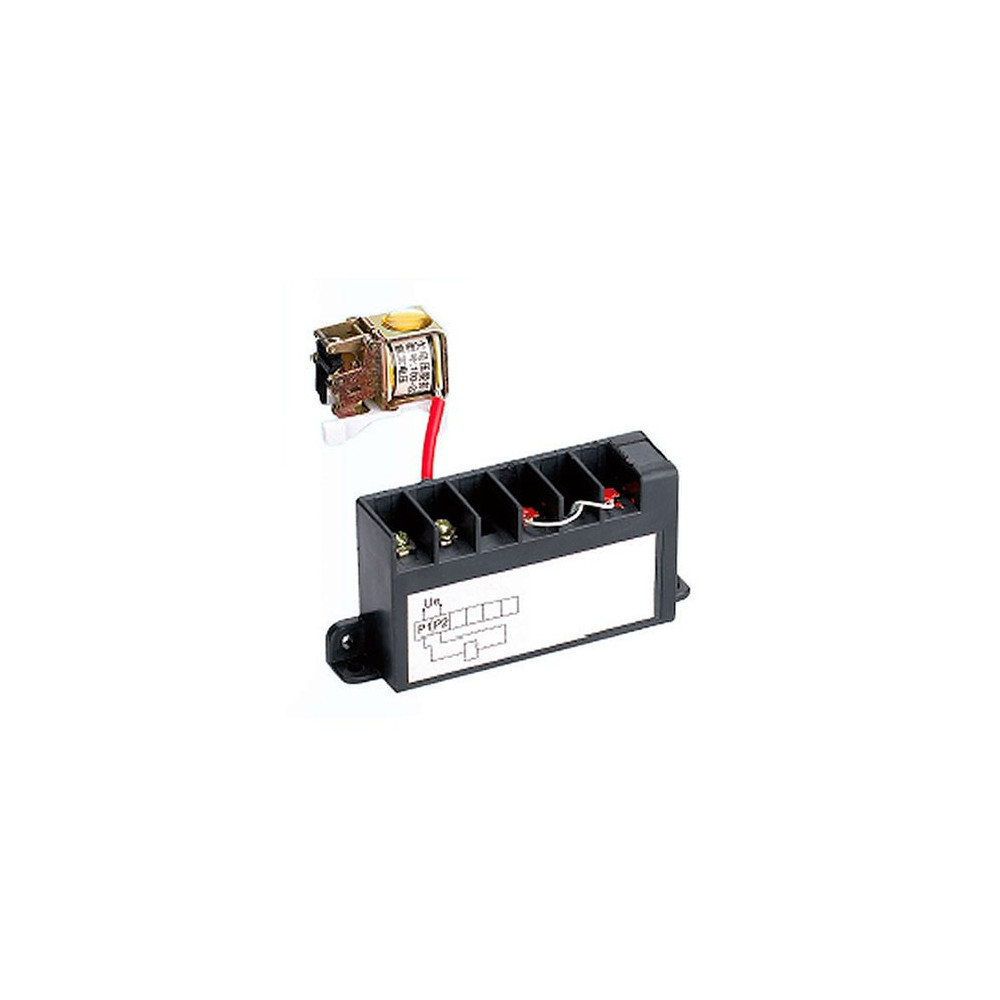

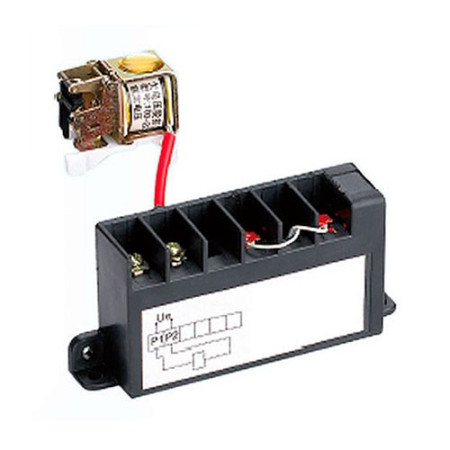

La bobina de mínima tensión Werden garantiza una protección óptima para tus sistemas eléctricos. Con una intensidad nominal de 160A y una tensión de 230V, asegura el disparo y la reconexión segura de la caja moldeada.
Es ideal para instalaciones industriales, evitando la reconexión a tensiones peligrosamente bajas y protegiendo así la integridad de los equipos eléctricos. Compatible con cajas moldeadas de 3 y 4 Polos.
Optimiza la seguridad y el rendimiento de tu instalación eléctrica con esta bobina. ¡Añádelo ahora!
Funcionamiento:
Cuando la tensión de funcionamiento corresponda al 35%~70% de la tensión nominal, la bobina de disparo hará que la caja moldeada se dispare correctamente. Cuando la tensión de funcionamiento corresponda al 85%~110% de la tensión nominal, la bobina de disparo hará que la caja moldeada se reconecte. En caso de que la tensión de funcionamiento sea menor al 35% de la tensión nominal, la bobina de disparo evitará que la caja moldeada se reconecte.
Nota: Para tensión de funcionamiento ≥ 85% Ue, el interruptor abre y cierra con normalidad. La caja moldeada se reconectará y se activará solo si la bobina se ha activado con antelación. De otro modo, la caja se dañará.
FOTO 2 (Explicación):

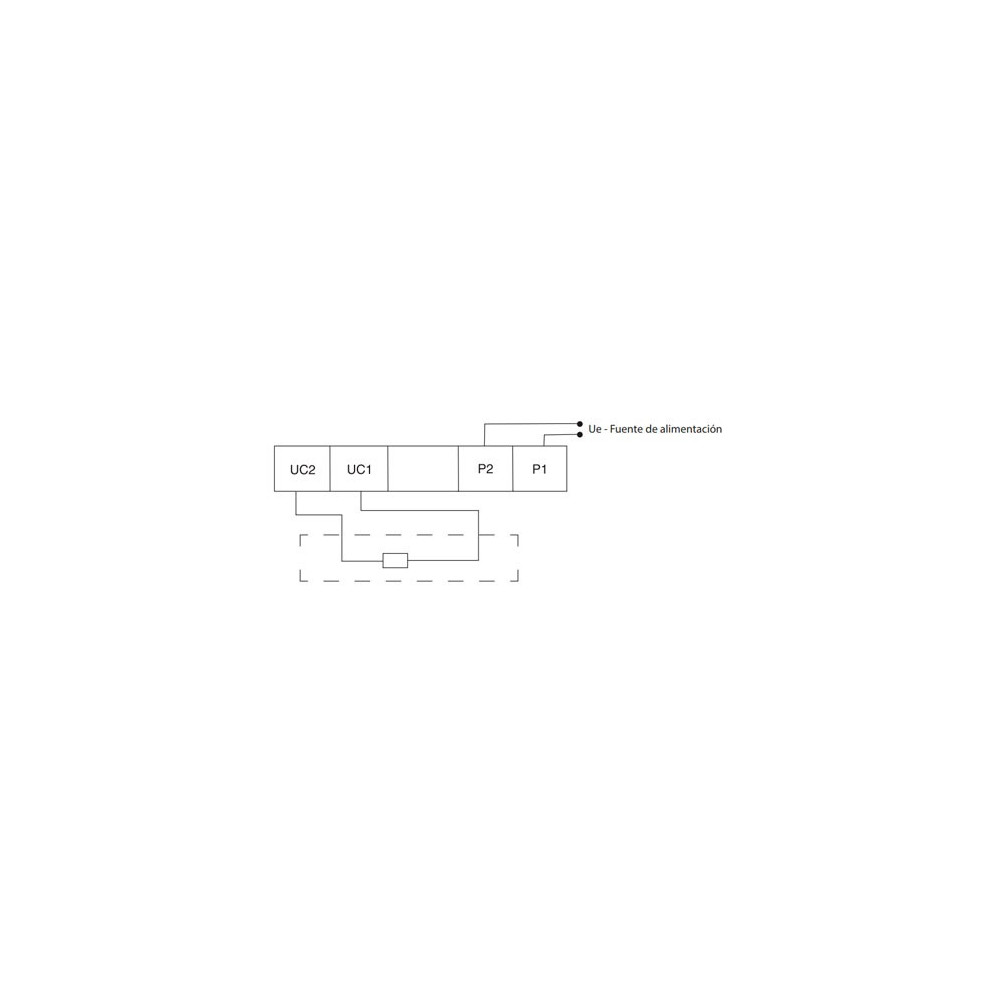

Esquema de conexión (los accesorios internos se representan en el cuadrado con líneas discontinuas). A continuación podrá encontrar el esquena de conexión de las bobinas de disparo conectadas de forma externa (los accesorios internos se representan en el cuadrado con líneas discontinuas). Ue: AC50/60 Hz 230V.
Accesorio compatible con la caja moldeada electromecánica Werden de 3 polos y 4 polos que comercializamos en nuestra web.
Especificaciones y datos avanzados:
- Compatible con: 3 Polos y 4 Polos
- Corriente nominal: 160A
- Tensión de referencia: 230V
Beneficios en detalle:
- Protección avanzada: Evita daños en el equipo por fluctuaciones de tensión.
- Compatibilidad amplia: Funciona con cajas moldeadas de 3 y 4 Polos.
- Rendimiento fiable: Garantiza un funcionamiento seguro en condiciones críticas.
Usos adecuados:
- Industria: Protege equipos en entornos industriales de alta demanda.
- Edificios comerciales: Ideal para sistemas eléctricos complejos.
- Instalaciones residenciales: Garantiza la seguridad de las instalaciones domésticas.
Propiedades diferenciadoras:
- Intensidad nominal de 160A: Proporciona un rendimiento fiable y seguro.
- Tensión nominal de 230V: Adecuada para aplicaciones de alta demanda.
- Compatible con 3 y 4 Polos: Versatilidad para diversas configuraciones eléctricas.
- Protección efectiva: Garantiza la desconexión y reconexión segura del sistema.
