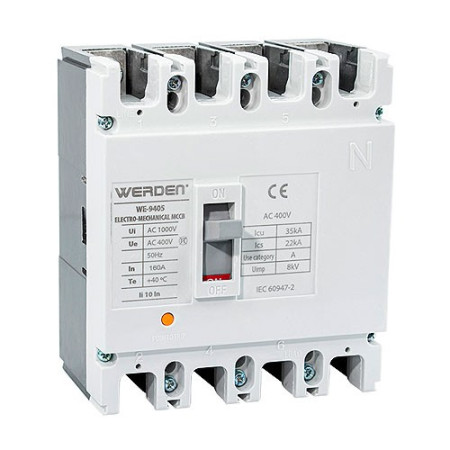

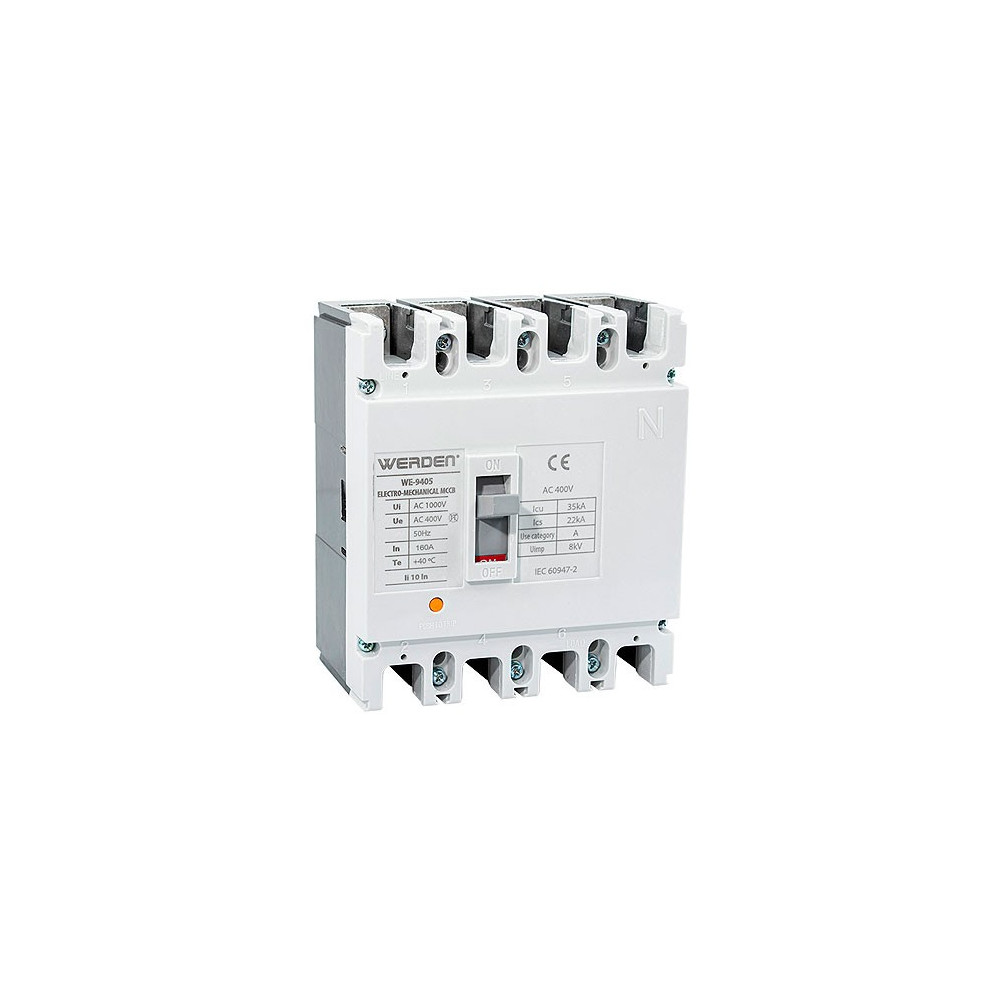

El interruptor de caja moldeada Werden está diseñado para ofrecer máxima protección en instalaciones eléctricas industriales. Soporta voltajes de hasta 400 V y corrientes de 160 A, cumpliendo con la normativa IEC60947-2. Su ajuste térmico regulable y montaje fijo facilitan su instalación.
Con un poder de corte de 35 kA, este interruptor protege eficazmente contra sobrecargas y cortocircuitos, asegurando la integridad de tus sistemas eléctricos. Ideal para cambios y arranques ocasionales de motores. Se suministra con voltaje de aislamiento nominal de 550 y 800 V y se utiliza para circuitos de CA 50/60 Hz.
Confía en Werden para una protección superior. ¡Incorporalo y garantiza la seguridad de tus instalaciones!
Este interruptor de caja moldeada es compatible con los accesorios de caja moldeada electromecánica que comercializamos en nuestra web.
Lo que obtendrás de este modelo:
- Alta protección: Contra cortocircuitos y sobrecargas, garantizando la seguridad.
- Durabilidad: Rendimiento de funcionamiento de carga 1000 y descarga 7000.
- Adaptabilidad: Ajuste térmico regulable para diversas aplicaciones.
- Calidad certificada: Cumple con IEC60947-2, asegurando normativa internacional.
Usos más comunes:
- Industria: Ideal para circuitos industriales y cambios de motores.
- Comercial: Perfecto para aplicaciones comerciales que requieren alta protección.
- Residencial: Utilizable en instalaciones residenciales con altas demandas.
- Infraestructura: Adecuado para sistemas eléctricos en infraestructuras críticas.
Prestaciones avanzadas del producto:
- Voltaje de aislamiento: Hasta 800 V, ideal para aplicaciones industriales.
- Corriente nominal: 100-160A, proporcionando alta capacidad de manejo.
- Poder de corte: Último de 35 kA, asegurando protección contra cortocircuitos.
- Ajuste térmico regulable: Entre 0,8 ln y 1 ln, adaptable a diversas necesidades.
- Normativa: Cumple con IEC60947-2, garantizando calidad y seguridad.
Especificaciones técnicas precisas:
- Regulación térmica: Ajustable de 0,8 ln a 1 ln
- Montaje requerido: Fijo
- Tipo de mando: Manual
- Polos: 4P
- Corriente nominal: 100-160A
- Rango Ir1: 100-250 A
- Tensión de aislamiento: 800 V
- Tensión de funcionamiento: 400 V
- Separación del arco eléctrico: ≤50
- Capacidad de corte última: 35 kA
- Capacidad de corte en uso: 22 kA
- Rendimiento operativo: Carga 1000 - Descarga 7000
- Categoría de aplicación: A
- Altura máxima de instalación: ≤2000 m
- Rango de temperatura ambiente: -5ºC a 40ºC (45ºC en condiciones marinas)
- Intensidad de disparo (A):
- Disparo térmico a 40ºC (en tierra) y 45ºC (en barcos) - 1,05 In (en frío) sin disparo; 1,30 In (en caliente) durante el disparo.
- 10 ≤ In ≤ 63: ≥1 hora
- 63 ≤ In ≤ 100: ≥2 horas
- 100 ≤ In ≤ 800: ≥2 horas
- Intensidad de disparo (A):
- Disparo térmico a 40ºC (en tierra) y 45ºC (en barcos) - 1,0 In (en frío) sin disparo; 1,20 In (en caliente) durante el disparo; 1,50 In (en caliente) hasta 4 minutos; 7,2 In (en frío) entre 4 y 10 s.
- 10 ≤ In ≤ 225: ≥2 h (1,0 In en frío y 1,20 In en caliente); ≤4 min (1,50 In en caliente); 4 s < Disparo ≤10 s (7,2 In en frío)
- 225 ≤ In ≤ 630: ≥2 h (1,0 In en frío y 1,20 In en caliente); ≤8 min (1,50 In en caliente); 64 s < Disparo ≤20 s (7,2 In en frío)
