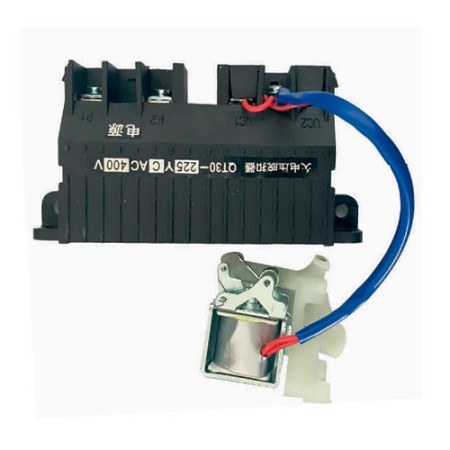

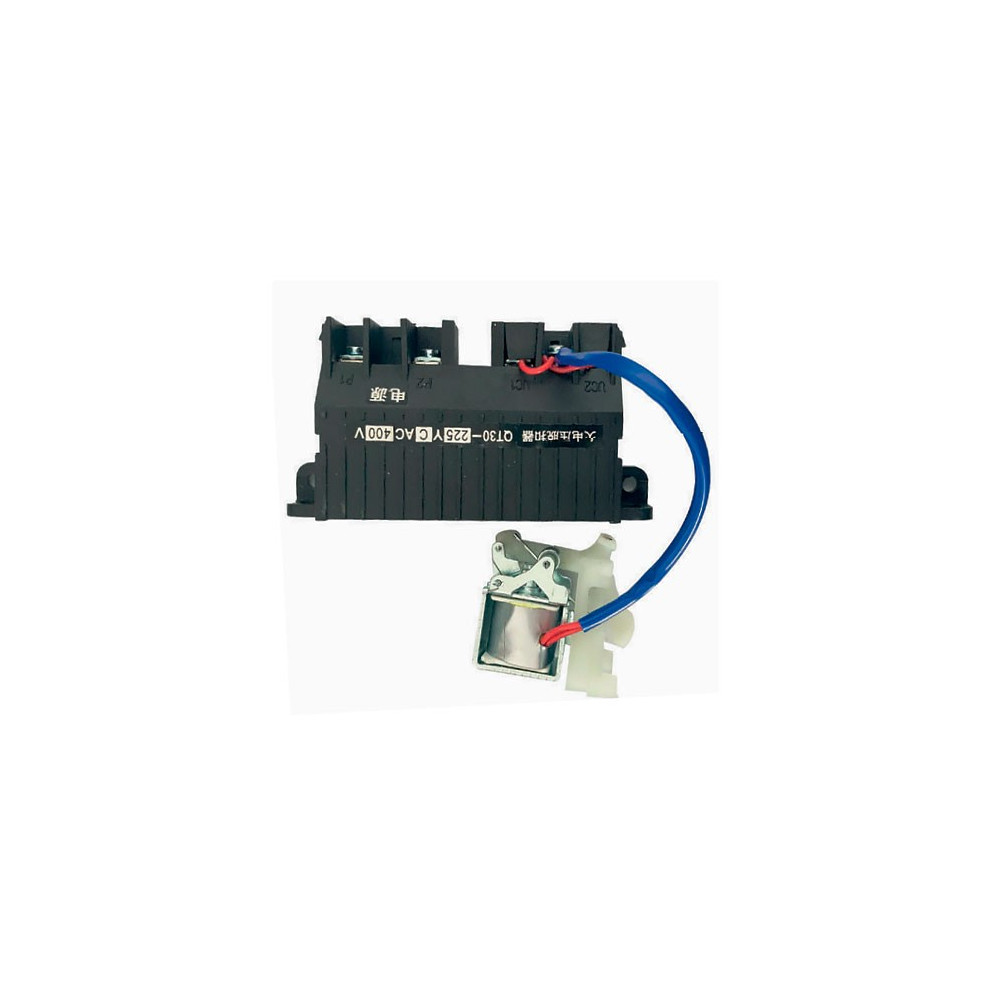

Bobina de mínima tensión de 160A y 415V, compatible con cajas moldeadas electrónicas Werden de 3 y 4 polos. Proporciona protección integral en sistemas eléctricos.
Funciona desconectando la caja al caer la tensión por debajo del 35% y reconectándola entre el 85% y 110%. Previene fallos y daños en los equipos.
Elige esta bobina de mínima tensión para garantizar la seguridad y eficiencia en tus instalaciones. ¡Incorporalo y asegura tus sistemas eléctricos!
Funcionamiento:
Cuando la tensión de funcionamiento corresponda al 35%~70% de la tensión nominal, la bobina de disparo hará que la caja moldeada se dispare correctamente. Cuando la tensión de funcionamiento corresponda al 85%~110% de la tensión nominal, la bobina de disparo hará que la caja moldeada se reconecte. En caso de que la tensión de funcionamiento sea menor al 35% de la tensión nominal, la bobina de disparo evitará que la caja moldeada se reconecte.
Nota: Para tensión de funcionamiento ≥ 85% Ue, el interruptor abre y cierra con normalidad. La caja moldeada se reconectará y se activará solo si la bobina se ha activado con antelación. De otro modo, la caja se dañará.
FOTO 2 (Explicación):

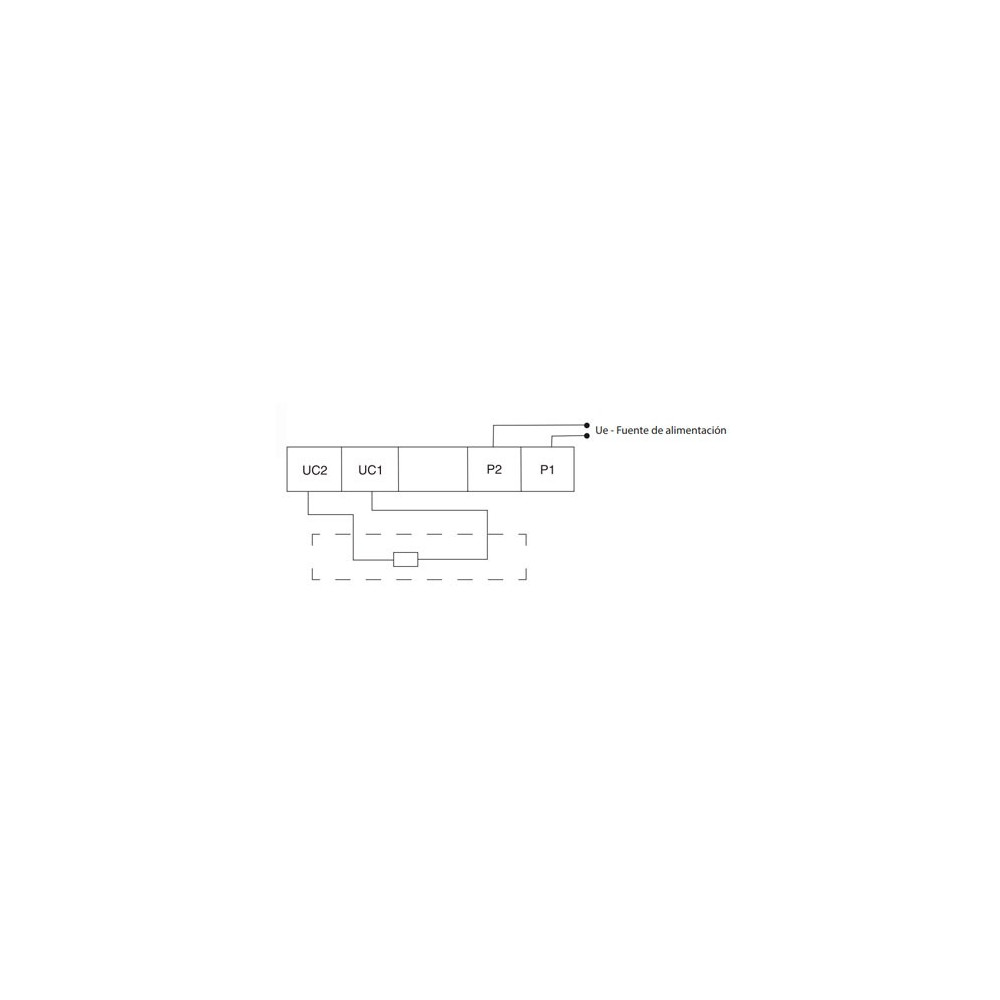

Esquema de conexión (los accesorios internos se representan en el cuadrado con líneas discontinuas). A continuación podrá encontrar el esquena de conexión de las bobinas de disparo conectadas de forma externa (los accesorios internos se representan en el cuadrado con líneas discontinuas). Ue: AC50/60 Hz 400/415V.
Accesorio compatible con la caja moldeada electrónica Werden de 3 polos y 4 polos que comercializamos en nuestra web.
Lo más destacado del modelo:
- Compatibilidad: Compatible con cajas moldeadas electrónicas de 3 y 4 polos, garantizando versatilidad en su aplicación.
- Intensidad nominal: 160A, asegurando un rendimiento óptimo en diversas condiciones.
- Tensión nominal: 415V, ideal para sistemas eléctricos de alta demanda.
- Protección efectiva: Desconecta al caer la tensión por debajo del 35%, reconectando entre el 85% y 110%.
Propiedades clave y detalladas:
- Compatible con: 3 Polos y 4 Polos
- Intensidad nominal: 160A
- Tensión nominal: 415V
Ventajas que merecen ser destacadas:
- Protección integral: Desconecta al caer la tensión por debajo del 35%, protegiendo tus equipos.
- Reconexión automática: Restablece la operación cuando la tensión es adecuada, asegurando continuidad.
- Versatilidad: Compatible con múltiples configuraciones de polos.
- Fiabilidad: 160A y 415V aseguran un rendimiento óptimo en cualquier situación.
Ámbitos de uso recomendados:
- Sistemas eléctricos industriales: Protege equipos de alta demanda.
- Instalaciones comerciales: Asegura funcionamiento continuo y seguro.
- Proyectos de infraestructura: Garantiza protección en grandes proyectos eléctricos.
