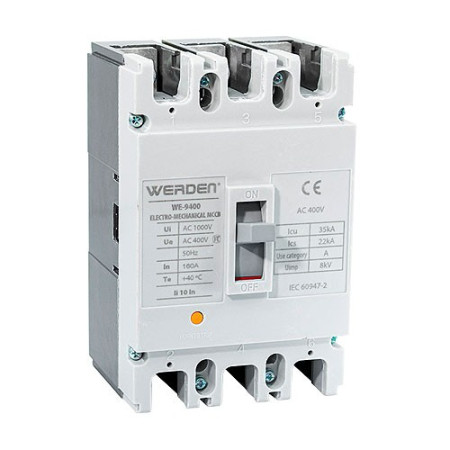

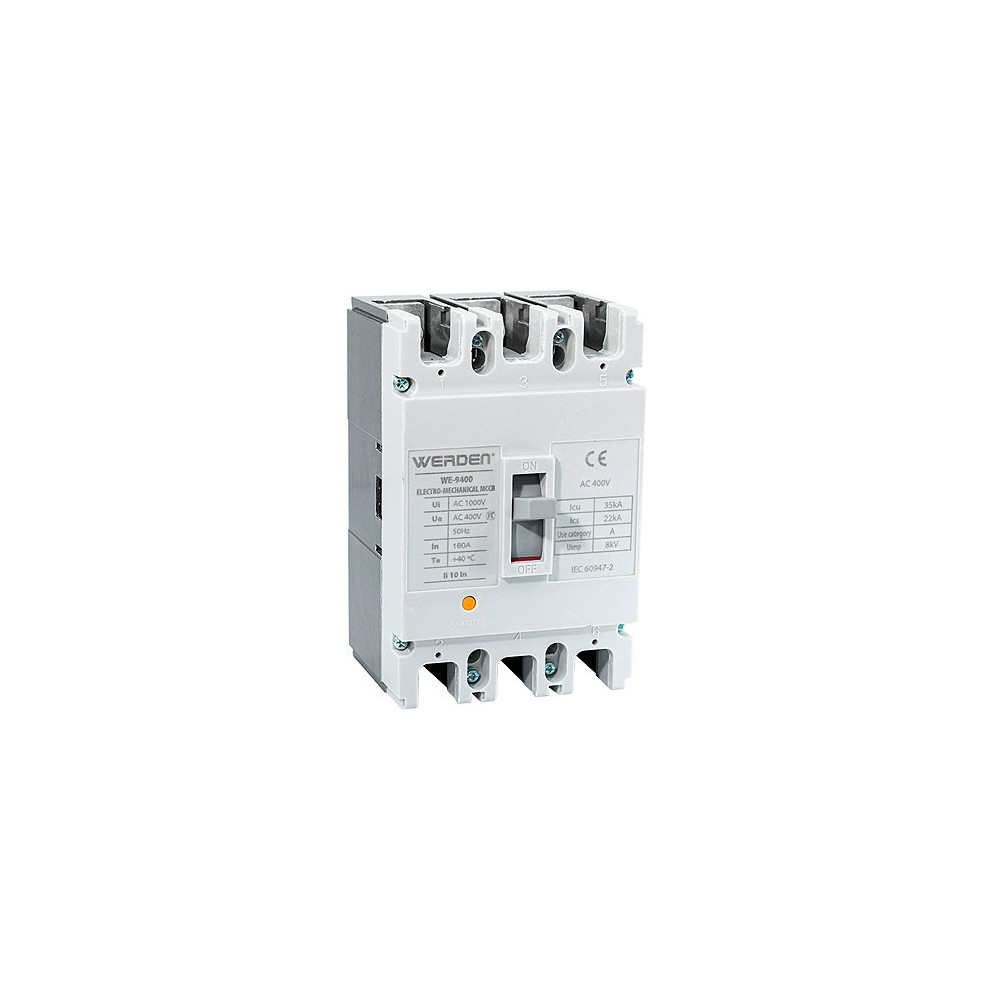

Descubre el interruptor de caja moldeada Werden, diseñado para brindar la mejor protección eléctrica. Con una corriente de 160 A y un voltaje de 400 V, es ideal para cambios y arranques de motores. Cumple con la normativa IEC60947-2, asegurando seguridad y confiabilidad. Se suministra con voltaje de aislamiento nominal de 550 y 800 V y se utiliza para circuitos de CA 50/60 Hz.
El interruptor ofrece ajuste térmico regulable y un poder de corte de 35 kA, perfecto para aplicaciones exigentes. Su diseño robusto y compacto facilita la instalación y el mantenimiento, adaptándose a cualquier entorno.
Confía en Werden y garantiza la seguridad y eficiencia de tus proyectos eléctricos.
Este interruptor de caja moldeada es compatible con los accesorios de caja moldeada electromecánica que comercializamos en nuestra web.
Usos frecuentes:
- Instalaciones industriales: Protección de equipos y maquinaria industrial.
- Sistemas comerciales: Seguridad en instalaciones eléctricas de comercios.
- Edificios residenciales: Uso en sistemas eléctricos de viviendas.
- Arranque de motores: Ideal para cambios y arranques ocasionales de motores.
Lo que lo hace especial:
- Ajuste térmico regulable: Permite una adaptación precisa a diferentes necesidades de corriente.
- Poder de corte de 35 kA: Garantiza una interrupción segura en caso de fallos eléctricos.
- Compatible con accesorios: Facilita la integración con otros dispositivos de caja moldeada.
- Cumple con IEC60947-2: Asegura que el producto cumple con las normativas internacionales.
Beneficios clave de este modelo:
- Seguridad mejorada: Alta capacidad de corte asegura protección contra fallos eléctricos.
- Adaptabilidad: Ajuste térmico regulable para diferentes necesidades de corriente.
- Integración fácil: Compatible con múltiples accesorios de caja moldeada.
- Confiabilidad: Cumplimiento de normativas internacionales garantiza calidad y seguridad.
Propiedades técnicas del artículo:
-
- Ajuste térmico ajustable: 0,8 ln a 1 ln
- Tipo de instalación: Fija
- Tipo de control: Manual
- Configuración de polos: 3P
- Corriente nominal: 100-160A
- Rango de ajuste Ir1: 100-250 A
- Tensión de aislamiento nominal: 800 V
- Tensión operativa nominal: 400 V
- Separación del arco eléctrico: ≤50
- Capacidad máxima de corte: 35 kA
- Capacidad de corte en operación: 22 kA
- Ciclos operativos: Carga 1000 - Descarga 7000
- Categoría de uso: A
- Altura máxima de instalación: ≤2000 m
- Rango de temperatura ambiente: -5ºC a 40ºC (45ºC en aplicaciones marinas)
- Intensidad de disparo (A):
- Disparo térmico a 40ºC (en tierra) y 45ºC (en barcos) - 1,05 In (en frío) sin disparo; 1,30 In (en caliente) con disparo.
- 10 ≤ In ≤ 63: ≥1 hora
- 63 ≤ In ≤ 100: ≥2 horas
- 100 ≤ In ≤ 800: ≥2 horas
- Intensidad de disparo (A):
- Disparo térmico a 40ºC (en tierra) y 45ºC (en barcos) - 1,0 In (en frío) sin disparo; 1,20 In (en caliente) durante el disparo; 1,50 In (en caliente) ≤4 minutos; 7,2 In (en frío) 4 s < Disparo ≤10 s.
- 10 ≤ In ≤ 225: ≥2 h (1,0 In en frío y 1,20 In en caliente); ≤4 min (1,50 In en caliente); 4 s < Disparo ≤10 s (7,2 In en frío)
- 225 ≤ In ≤ 630: ≥2 h (1,0 In en frío y 1,20 In en caliente); ≤8 min (1,50 In en caliente); 64 s < Disparo ≤20 s (7,2 In en frío)
