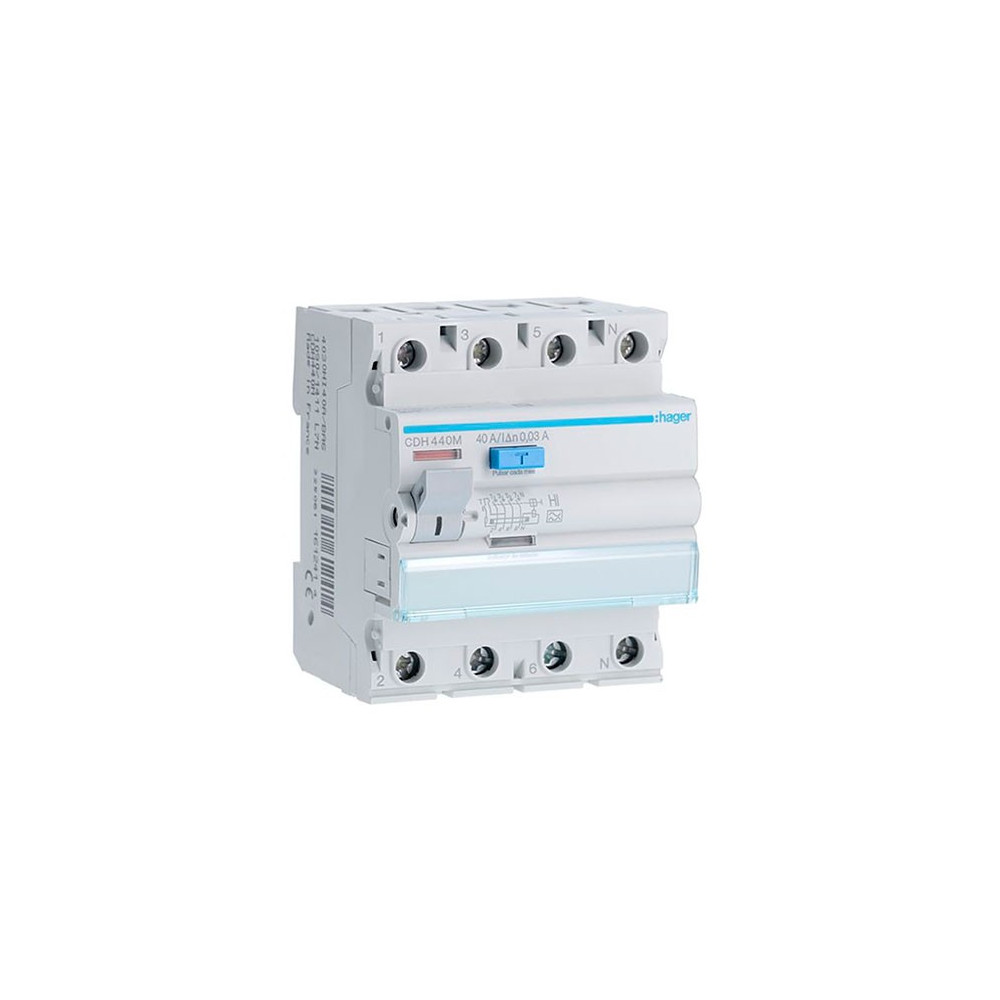

El interruptor diferencial Hager tipo A Superinmunizado de 4 polos y 40A es esencial para la protección en instalaciones eléctricas. Con una sensibilidad de 30mA y conforme a la norma UNE EN 61008, ofrece una respuesta rápida ante fallos eléctricos.
Este dispositivo es perfecto para aplicaciones con equipos electrónicos, evitando disparos falsos gracias a sus filtros de alta frecuencia. Su diseño modular permite una instalación sencilla y una combinación estética con otros productos Hager.
Garantiza la máxima seguridad en tus instalaciones eléctricas con este interruptor diferencial Hager.
¿Cómo funcionan los diferenciales superinmunizados?
Un diferencial se activa cuando la diferencia entre la corriente de salida de la fase y la de entrada del neutro supera los 30 o 300 miliamperios, desconectando automáticamente el circuito eléctrico para protegerlo. Los diferenciales superinmunizados están diseñados para evitar estos disparos innecesarios, asegurando que solo se activen ante una amenaza real.
Estos dispositivos logran su efectividad gracias a los filtros de altas frecuencias que incorporan, capaces de distinguir entre una derivación a tierra y una falsa alarma. Estos filtros, compuestos por condensadores conectados a masa, permiten la circulación de corrientes de fuga permanentes a 50 hercios, que varían entre 0,3 y 1,5 miliamperios por aparato. Si la suma de estas fugas alcanza el 35% de la sensibilidad del diferencial, cualquier pequeña sobretensión, como encender varios ordenadores a la vez, podría provocar un disparo intempestivo.
Por ello, los expertos recomiendan instalar diferenciales superinmunizados en instalaciones donde los disparos frecuentes y no justificados sean un problema. Estos dispositivos son esenciales en entornos con alta incidencia de perturbaciones eléctricas, proporcionando una protección mejorada y reduciendo significativamente los riesgos eléctricos.
Razones para adquirir este artículo:
- Protección avanzada: Tipo A Superinmunizado reduce los falsos disparos.
- Versatilidad: Compatible con sistemas que requieren neutro.
- Alta capacidad: 40A de intensidad nominal para cargas mayores.
- Seguridad: Detección precisa con sensibilidad de 30mA.
Características diferenciadoras:
- Tipo A Superinmunizado: Protege contra disparos intempestivos causados por cargas no lineales.
- 4 polos: Adecuado para aplicaciones con neutro.
- Intensidad nominal 40A: Ideal para sistemas de mayor capacidad.
- Sensibilidad 30mA: Alta precisión en la detección de corrientes de fuga.
Lugares de aplicación:
- Instalaciones residenciales: Protección avanzada en entornos domésticos.
- Sistemas industriales: Adecuado para aplicaciones con altas demandas eléctricas.
- Entornos comerciales: Garantiza seguridad en tiendas y oficinas.
- Instalaciones con electrónica sensible: Previene disparos intempestivos.
Parámetros avanzados del producto:
Datos de Corriente Eléctrica
- Tipo de protección diferencial: A HI Superinmunizado
- Umbral de corriente diferencial: 30 mA
- Corriente nominal especificada: 40 A
- Capacidad de resistencia a impulsos de corriente (8/20µs): 3 kA
- Capacidad de interrupción y cierre: 1.5 kA
- Corriente condicional de cortocircuito (Inc) según EN 61008-1: 6 kA
Características de Diseño
- Ubicación del neutro: Derecha
- Polos disponibles: 4
- Sistema de montaje: Riel DIN
Configuración del Producto
Especificaciones Eléctricas
- Tensión nominal en corriente alterna: 230 / 400 V
- Frecuencia operativa: 50 Hz
Datos de Tensión
- Voltaje de aislamiento: 500 V
- Voltaje de resistencia a impulsos: 4000 V
Medidas
- Profundidad tras instalación: 70 mm
- Altura tras instalación: 83 mm
- Anchura tras instalación: 70 mm
- Dimensiones según norma: DIN 43880
Frecuencia
- Frecuencia de funcionamiento: 50 Hz
Disipación de Potencia
- Potencia total disipada en corriente nominal: 7.2 W
- Potencia disipada por unidad: 2.1 W
Disparo y Protección
- Protección contra disparos intempestivos: Sí
- Opción de disparo rápido: No
Durabilidad
- Vida útil eléctrica en ciclos: 2000
- Vida útil mecánica en maniobras: 4000
Instrucciones de Instalación
- Par de apriete sugerido: 2.8 Nm
- Tipo de fijación para riel DIN: Metálico
Opciones de Conexión
- Sección de cable flexible conectable: 16 mm²
- Sección de cable rígido conectable: 25 mm²
- Tipo de conexión: Terminal con tornillo
Seguridad
- Índice de protección: IP20
- Tipo de protección diferencial: A HI Superinmunizado
