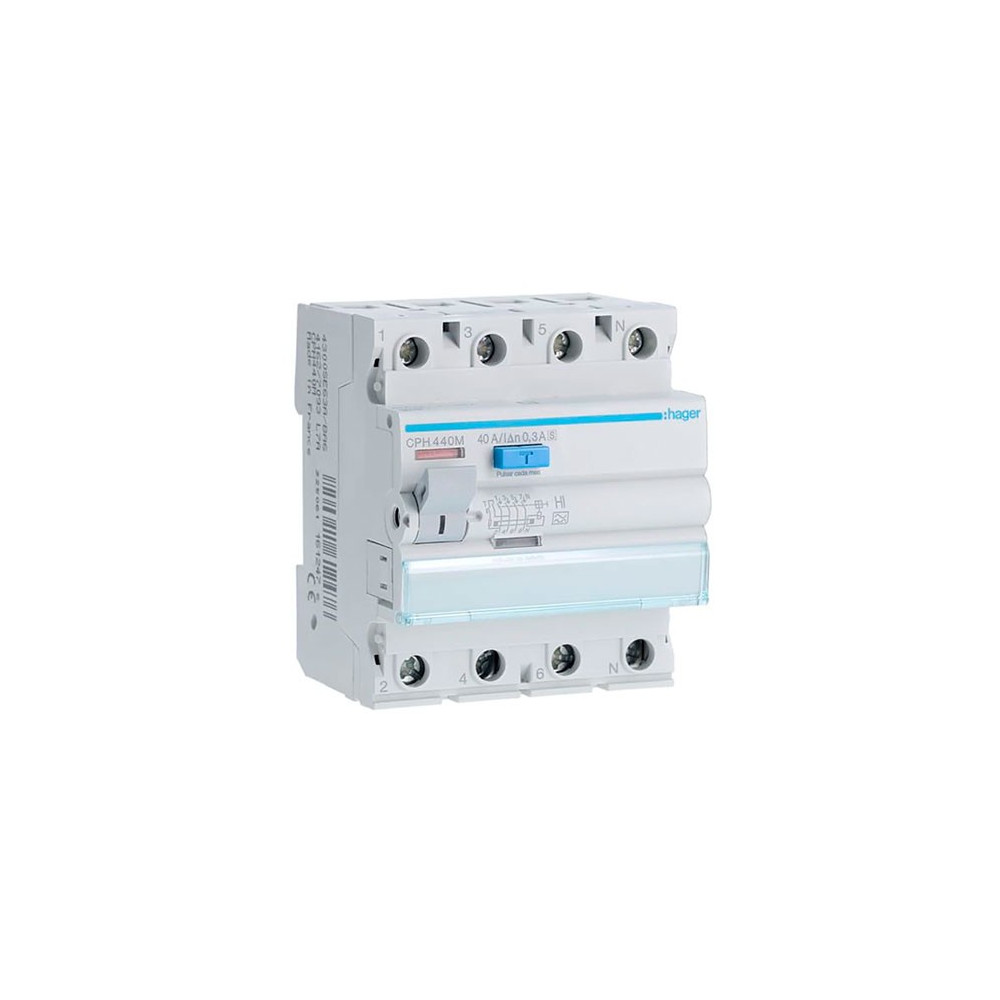

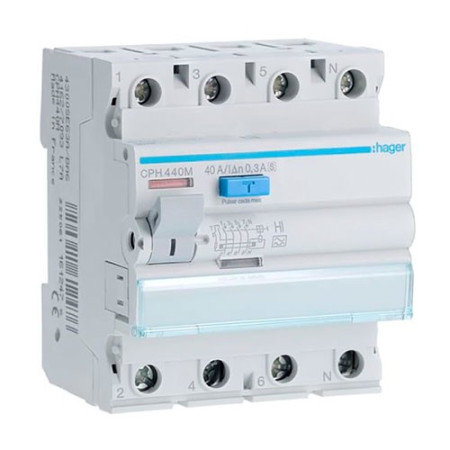

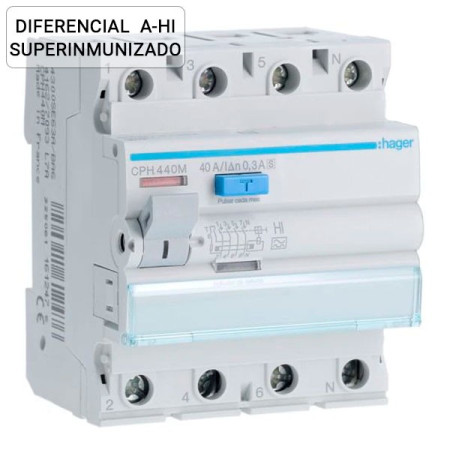

El interruptor diferencial Hager tipo A Superinmunizado, de 4 polos y 40A de intensidad nominal, ofrece una protección superior con una sensibilidad de 300mA. Cumple con la norma UNE EN 61008 y está certificado por AENOR, garantizando máxima seguridad en cualquier instalación eléctrica.
Este diferencial avanzado incorpora filtros de alta frecuencia y un circuito de acumulación de energía, evitando disparos intempestivos causados por cargas no lineales y impulsos transitorios. Su diseño robusto asegura una protección continua y eficaz.
Confía en la calidad de Hager para proteger tus instalaciones eléctricas. La gama modular de Hager facilita una instalación ergonómica y funcional. No esperes más, adquiere este interruptor diferencial y asegura la máxima protección en tu hogar o negocio.
¿Cómo funcionan los diferenciales superinmunizados?
Un diferencial se activa cuando la diferencia entre la corriente de salida de la fase y la de entrada del neutro supera los 30 o 300 miliamperios, desconectando automáticamente el circuito eléctrico para protegerlo. Los diferenciales superinmunizados están diseñados para evitar estos disparos innecesarios, asegurando que solo se activen ante una amenaza real.
Estos dispositivos logran su efectividad gracias a los filtros de altas frecuencias que incorporan, capaces de distinguir entre una derivación a tierra y una falsa alarma. Estos filtros, compuestos por condensadores conectados a masa, permiten la circulación de corrientes de fuga permanentes a 50 hercios, que varían entre 0,3 y 1,5 miliamperios por aparato. Si la suma de estas fugas alcanza el 35% de la sensibilidad del diferencial, cualquier pequeña sobretensión, como encender varios ordenadores a la vez, podría provocar un disparo intempestivo.
Por ello, los expertos recomiendan instalar diferenciales superinmunizados en instalaciones donde los disparos frecuentes y no justificados sean un problema. Estos dispositivos son esenciales en entornos con alta incidencia de perturbaciones eléctricas, proporcionando una protección mejorada y reduciendo significativamente los riesgos eléctricos.
Beneficios que deberías conocer:
- Seguridad máxima: Protección contra disparos intempestivos y fallos eléctricos.
- Durabilidad: Endurancia eléctrica de 2000 ciclos y mecánica de 4000 maniobras.
- Facilidad de instalación: Diseño modular que permite una integración sencilla.
- Certificación: AENOR, garantía de calidad y fiabilidad.
Especificaciones técnicas y detalles:
Corriente eléctrica
- Protección diferencial: A HI Superinmunizado
- Valor asignado de corriente diferencial: 300 mA
- Valor nominal de corriente: 40 A
- Resistencia nominal a picos de corriente 8/20µs: 5 kA
- Potencia de interrupción y reconexión: 1.5 kA
- Intensidad condicional de cortocircuito asignada Inc conforme a EN 61008-1: 6 kA
Arquitectura
- Situación del neutro: Derecha
- Polos disponibles: 4 Polos
- Tipo de instalación: Carril DIN
Configuración
Principales especificaciones eléctricas
- Tensión de uso asignada en corriente alterna: 230 / 400 V
- Valor asignado de frecuencia: 50 Hz
Tensión
- Tensión de aislamiento asignada: 500 V
- Tensión asignada de resistencia al impulso: 4000 V
Tamaño
- Profundidad ya instalado: 70 mm
- Altura ya instalado: 83 mm
- Anchura ya instalado: 70 mm
- Tamaño de construcción (DIN 43880): 1
Frecuencia
- Valor de frecuencia: 50 Hz
Potencia
- Potencia disipada bajo corriente nominal: 7.2 W
- Valor de potencia disipada por polo: 2.1 W
Disparo
- Protegido contra disparos intempestivos: Sí
- Disparo rápido (Short time): Sí
Endurancia
- Durabilidad eléctrica en ciclos: 2000
- Durabilidad mecánica en maniobras: 4000
Instalación y/o montaje
- Valor de par de apriete: 2.8 Nm
- Clip de fijación a perfil DIN para dispositivos modulares: Metálico
Conexión
- Sección en mm del cable flexible de conexión: 16 mm²
- Sección en mm del cable rígido de conexión: 25 mm²
- Conexión: Borne tipo jaula con fijación por tornillo
Seguridad
- Clasificación de protección IP: IP20
- Protección diferencial tipo: A HI Superinmunizado
Claves del producto:
- Protección diferencial: A HI Superinmunizado con 300 mA de sensibilidad.
- Intensidad nominal: 40 A, ideal para aplicaciones residenciales y comerciales.
- Montaje: Compatible con rail DIN para fácil instalación.
- Certificación: Cumple con UNE EN 61008 y está certificado por AENOR.
Áreas ideales de uso:
- Residencial: Ideal para proteger instalaciones domésticas.
- Comercial: Asegura la protección en locales y oficinas.
- Industrial: Adecuado para entornos industriales con cargas no lineales.
