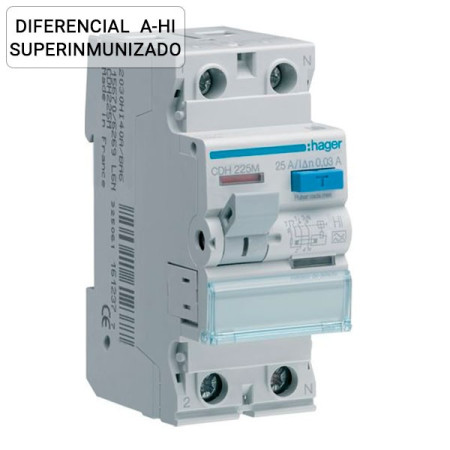

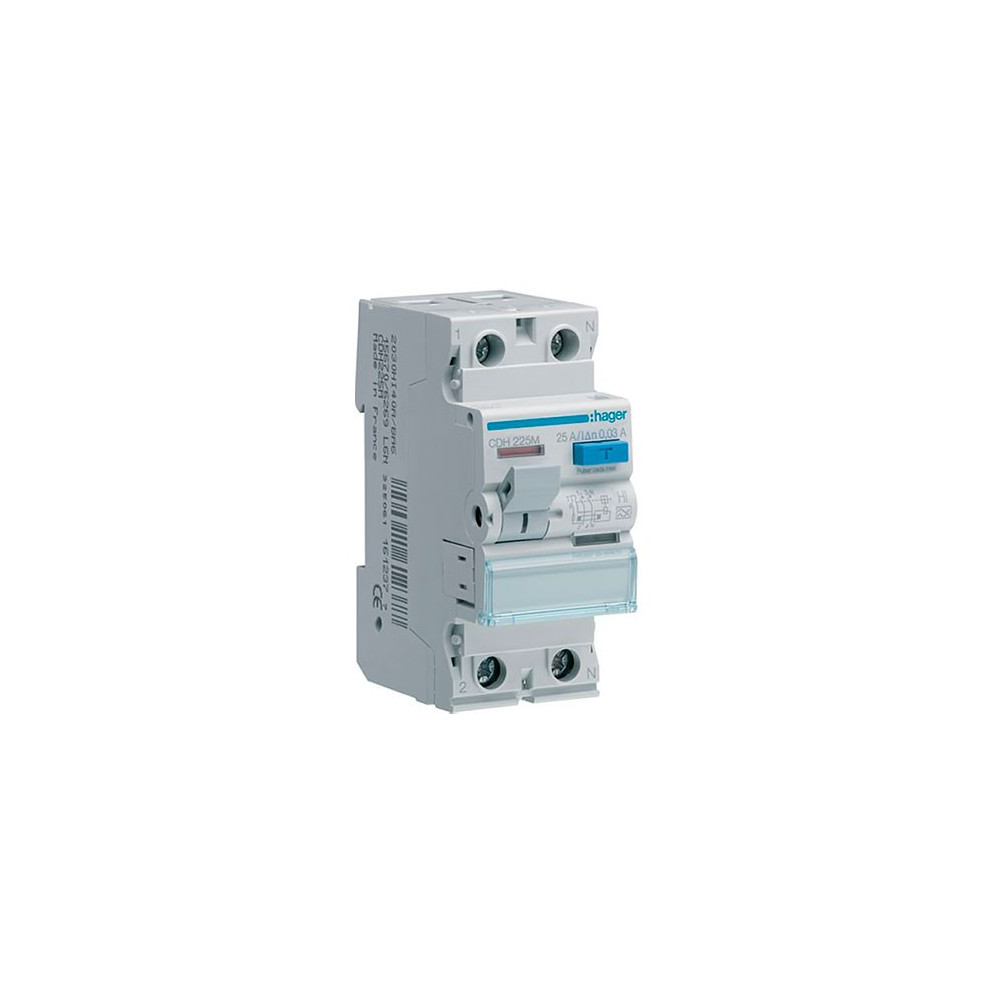

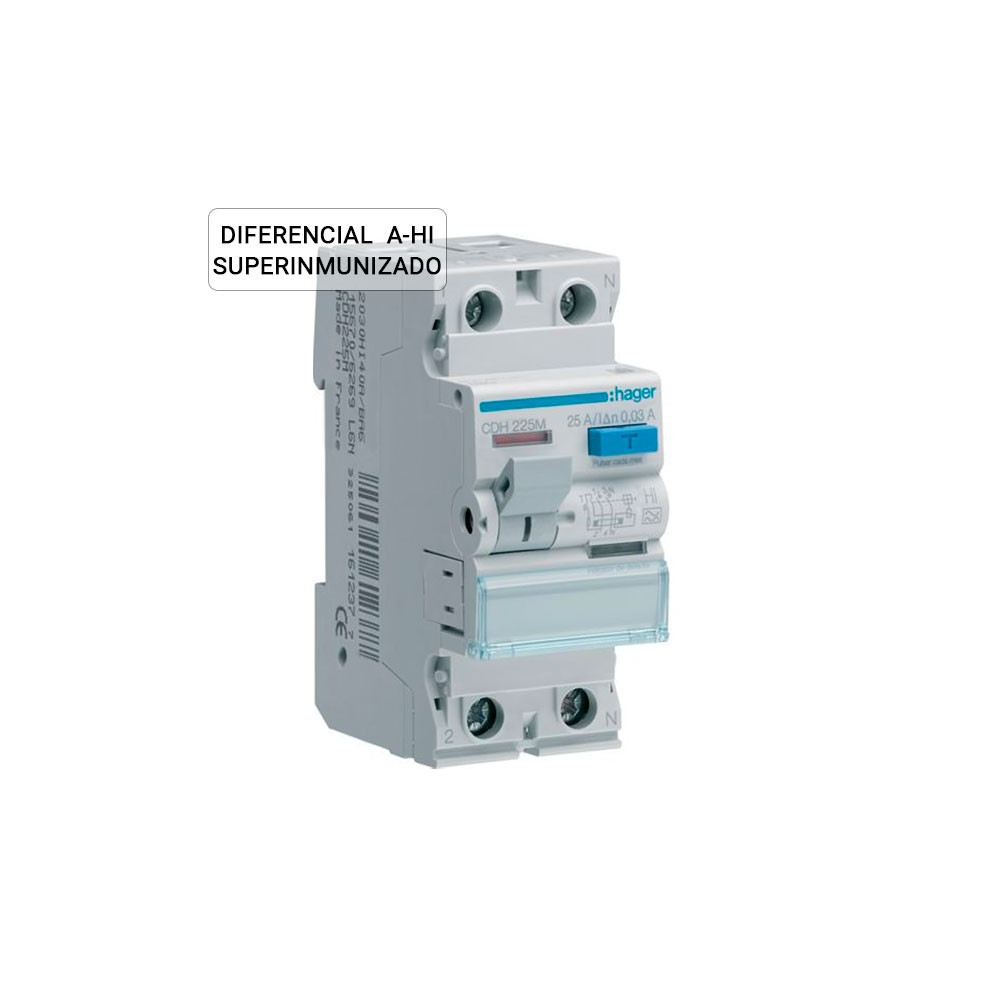

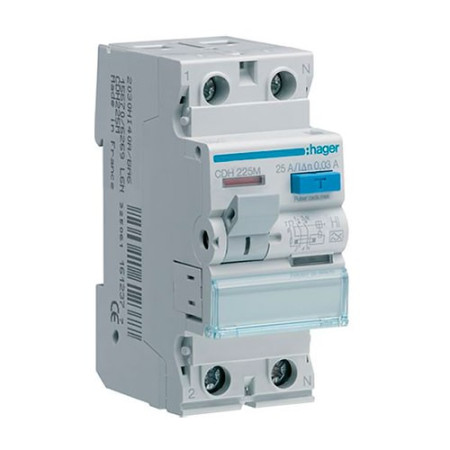

El Interruptor diferencial Hager A Superinmunizado de 25A y 30mA de sensibilidad ofrece una protección insuperable contra contactos eléctricos. Este dispositivo desconecta automáticamente la corriente en caso de fallos, previniendo accidentes eléctricos y asegurando la fiabilidad de las instalaciones.
Gracias a su diseño superinmunizado, es ideal para instalaciones con equipos electrónicos sensibles, evitando disparos intempestivos. Su montaje en rail DIN facilita la instalación, y su robustez garantiza una protección efectiva y continua.
Elige seguridad y calidad para tus instalaciones eléctricas con este diferencial Hager. ¡Protege tu hogar o negocio con la mejor tecnología!
¿Cómo funcionan los diferenciales superinmunizados?
Un diferencial se activa cuando la diferencia entre la corriente de salida de la fase y la de entrada del neutro supera los 30 o 300 miliamperios, desconectando automáticamente el circuito eléctrico para protegerlo. Los diferenciales superinmunizados están diseñados para evitar estos disparos innecesarios, asegurando que solo se activen ante una amenaza real.
Estos dispositivos logran su efectividad gracias a los filtros de altas frecuencias que incorporan, capaces de distinguir entre una derivación a tierra y una falsa alarma. Estos filtros, compuestos por condensadores conectados a masa, permiten la circulación de corrientes de fuga permanentes a 50 hercios, que varían entre 0,3 y 1,5 miliamperios por aparato. Si la suma de estas fugas alcanza el 35% de la sensibilidad del diferencial, cualquier pequeña sobretensión, como encender varios ordenadores a la vez, podría provocar un disparo intempestivo.
Por ello, los expertos recomiendan instalar diferenciales superinmunizados en instalaciones donde los disparos frecuentes y no justificados sean un problema. Estos dispositivos son esenciales en entornos con alta incidencia de perturbaciones eléctricas, proporcionando una protección mejorada y reduciendo significativamente los riesgos eléctricos.
Dónde se suele utilizar:
- Instalaciones residenciales: Protección contra contactos directos e indirectos en hogares.
- Entornos comerciales: Ideal para instalaciones con equipos electrónicos.
- Ámbitos industriales: Ofrece seguridad en instalaciones industriales con cargas no lineales.
Lo que hace destacar este producto:
- Protección superinmunizada: Evita disparos intempestivos en presencia de cargas no lineales.
- Certificación AENOR: Cumple con la norma UNE EN 61008, garantizando calidad y seguridad.
- Montaje en rail DIN: Facilita una instalación rápida y sencilla.
- Alta resistencia: Soporta una onda de corriente de 3 kA y tiene un poder de corte de 1.5 kA.
Beneficios que puedes aprovechar:
- Máxima seguridad: Desconecta automáticamente la corriente en caso de fallos.
- Evita disparos intempestivos: Ideal para instalaciones con equipos electrónicos.
- Instalación sencilla: Montaje en rail DIN para facilitar la instalación.
- Confiabilidad certificada: Certificación AENOR asegura calidad y conformidad.
Ficha detallada de propiedades:
Datos de Corriente Eléctrica
- Tipo de protección diferencial: A HI Superinmunizado
- Umbral de corriente diferencial: 30 mA
- Corriente nominal: 25 A
- Capacidad frente a impulsos de corriente 8/20µs: 3 kA
- Capacidad de corte y cierre: 1.5 kA
- Corriente condicional de cortocircuito (EN 61008-1): 6 kA
Estructura y Diseño
- Ubicación del neutro: Derecha
- Polos disponibles: 2
- Montaje en: Riel DIN
Configuración del Producto
- Espacios modulares disponibles: 2
Características Eléctricas
- Tensión nominal de operación: 230 V
- Frecuencia de funcionamiento: 50 Hz
Características de Tensión
- Voltaje de aislamiento: 500 V
- Capacidad de soportar impulsos: 4000 V
Dimensiones
- Profundidad tras instalación: 70 mm
- Altura tras instalación: 83 mm
- Anchura tras instalación: 35 mm
- Especificaciones según DIN 43880: 1
Frecuencia
- Frecuencia operativa: 50 Hz
Potencia Disipada
- Potencia total disipada: 1.6 W
- Disipación por unidad de polo: 0.9 W
Opciones de Disparo
- Protección contra disparos intempestivos: Sí
- Disparo rápido (Short time): No
Durabilidad
- Vida útil eléctrica en ciclos: 2000
- Vida útil mecánica en maniobras: 4000
Instrucciones de Instalación
- Par de apriete recomendado: 2.8 Nm
- Tipo de fijación para perfil DIN: Metálico
Conexión
- Dimensión de cable flexible conectable: 16 mm²
- Dimensión de cable rígido conectable: 25 mm²
- Tipo de conexión: Terminal con tornillo
Seguridad
- Índice de protección: IP20
- Clasificación diferencial: A HI Superinmunizado
