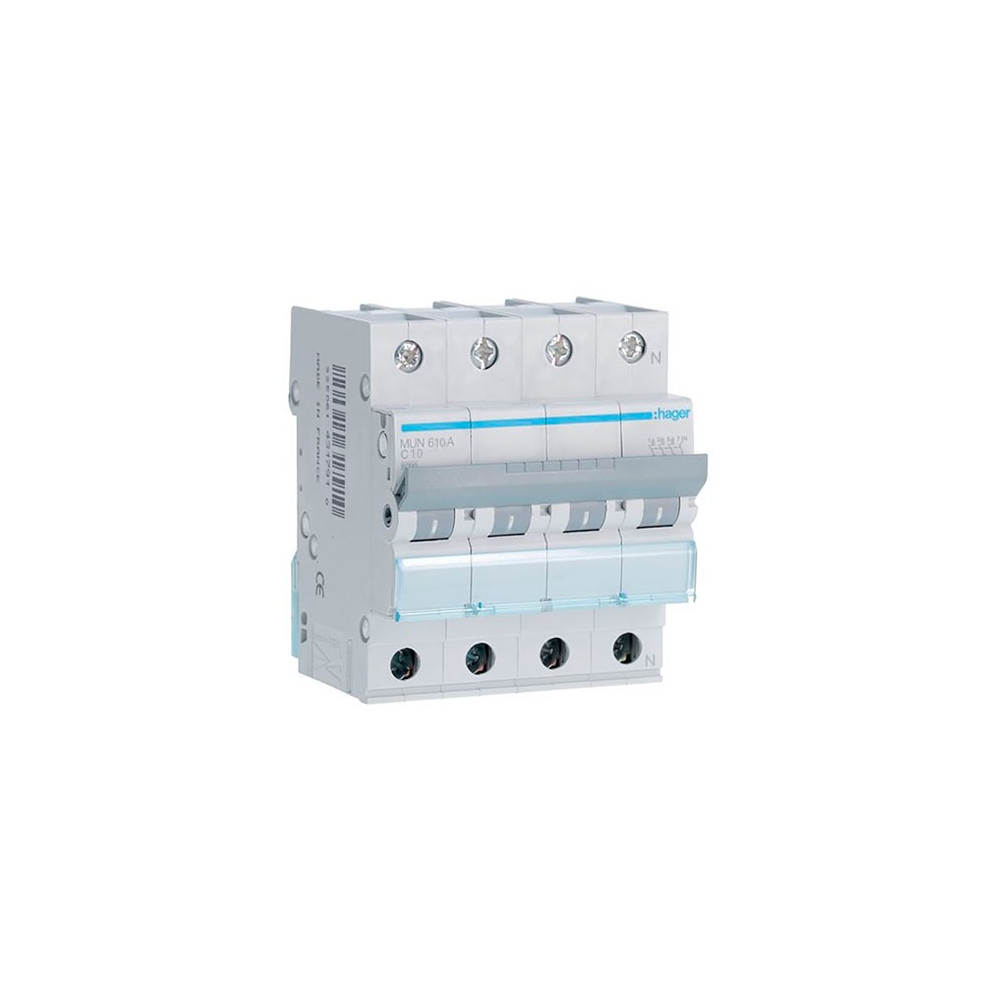

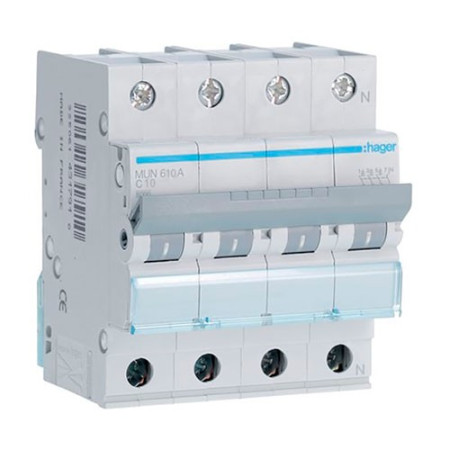

Presentamos el interruptor automático magnetotérmico Hager de 3P+Neutro y 10A, diseñado para brindar una protección eléctrica excepcional. Con un poder de corte de 6.000 A y curva C, cumple con la normativa UNE EN 60898-1 y está certificado por AENOR, asegurando máxima seguridad y fiabilidad.
La gama HAGER se caracteriza por su fácil instalación y diseño ergonómico. Los porta-etiquetas permiten una señalización clara de los circuitos, facilitando su gestión y mantenimiento. Hager también apuesta por la sostenibilidad mediante el uso de materiales reciclables y procesos responsables.
Confíe en Hager para una protección eléctrica efectiva y sostenible. ¡Opta por este interruptor y asegure la seguridad de sus instalaciones eléctricas!
Lo más importante del producto:
- Corriente nominal de 10A: Ideal para proteger circuitos eléctricos de baja y media intensidad.
- Poder de corte de 6.000 A: Alta capacidad de interrupción que asegura la seguridad en caso de cortocircuitos.
- 3P+Neutro: Configuración eficiente que ofrece una protección completa del circuito.
- Curva C: Respuesta rápida y precisa ante sobrecargas y cortocircuitos.
- Certificación AENOR: Cumple con las normativas UNE EN 60898-1, garantizando máxima calidad y fiabilidad.
Lo que te aporta este producto:
- Protección confiable: Brinda una protección efectiva para tus instalaciones eléctricas.
- Curva C: Ofrece una respuesta rápida a sobrecargas, protegiendo los equipos conectados.
- Certificación AENOR: Asegura que el producto cumple con los estrictos estándares de calidad y seguridad.
- Fácil instalación: Diseño modular que facilita la integración y el mantenimiento del producto.
- Materiales sostenibles: Contribuye a un entorno más ecológico utilizando materiales reciclables.
Datos técnicos detallados:
Corriente eléctrica
- Corriente nominal especificada: 10 A
- Poder de corte en condiciones de servicio según norma EN60898: 6 kA
- Poder corte último en c.a. 400V (EN 60947-2): 10 kA
- Poder de corte asignado: 6 kA
Arquitectura
- Posición del conductor neutro: Derecha
- Polos protegidos: 3 Polos
- Cantidad o número de polos: 4 Polos
- Modelo o tipo de polos: 3 Polos + Neutro
- Curva: C
- Método de montaje: carril DIN
Funciones
- Desconexión del neutro disponible: Sí
Configuración
- Número de espacios modulares: 4
Especificaciones eléctricas clave
- Valor asignado de tensión en alterna: 230 / 400 V
- Clasificación de la tensión de alimentación: AC
Tensión
- Valor de aislamiento eléctrico: 500 V
- Capacidad de soportar impulsos asignada: 4000 V
Dimensiones físicas
- Profundidad una vez hecha la instalación: 70 mm
- Altura una vez hecha la instalación: 83 mm
- Anchura una vez hecha la instalación: 70 mm
Frecuencia
- Frecuencia operativa: 50 a 60 Hz
Potencia
- Energía disipada total en condiciones de intensidad nominal: 5.8 W
- Disipación de potencia por polo: 2 W
Endurancia
- Durabilidad o vida útil eléctrica en ciclos: 4000
- Durabilidad o vida útil mecánica en maniobras: 20000
Información de instalación y/o montaje
- Indicación de par de apriete: 2.8 Nm
Conexión
- Método de conexión: Borne de jaula con sistema de tornillo
Seguridad
- Nivel de protección IP: IP20
Escenarios prácticos:
- Industria ligera: Protege eficazmente los equipos en entornos industriales ligeros.
- Proyectos de renovación: Perfecto para mejorar y actualizar sistemas eléctricos antiguos.
- Cuadros eléctricos: Ideal para integrar en sistemas de distribución eléctrica.
- Edificios comerciales: Ofrece protección efectiva para oficinas y comercios.
- Instalaciones residenciales: Asegura la protección de circuitos eléctricos en viviendas.
