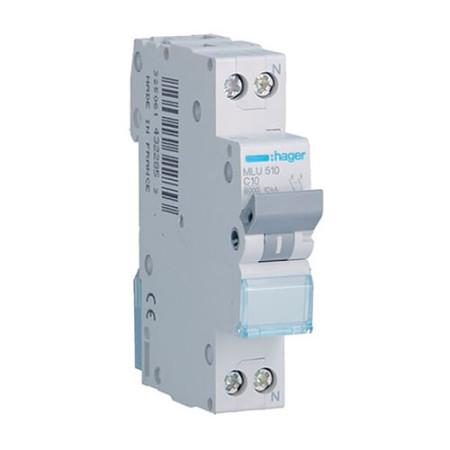

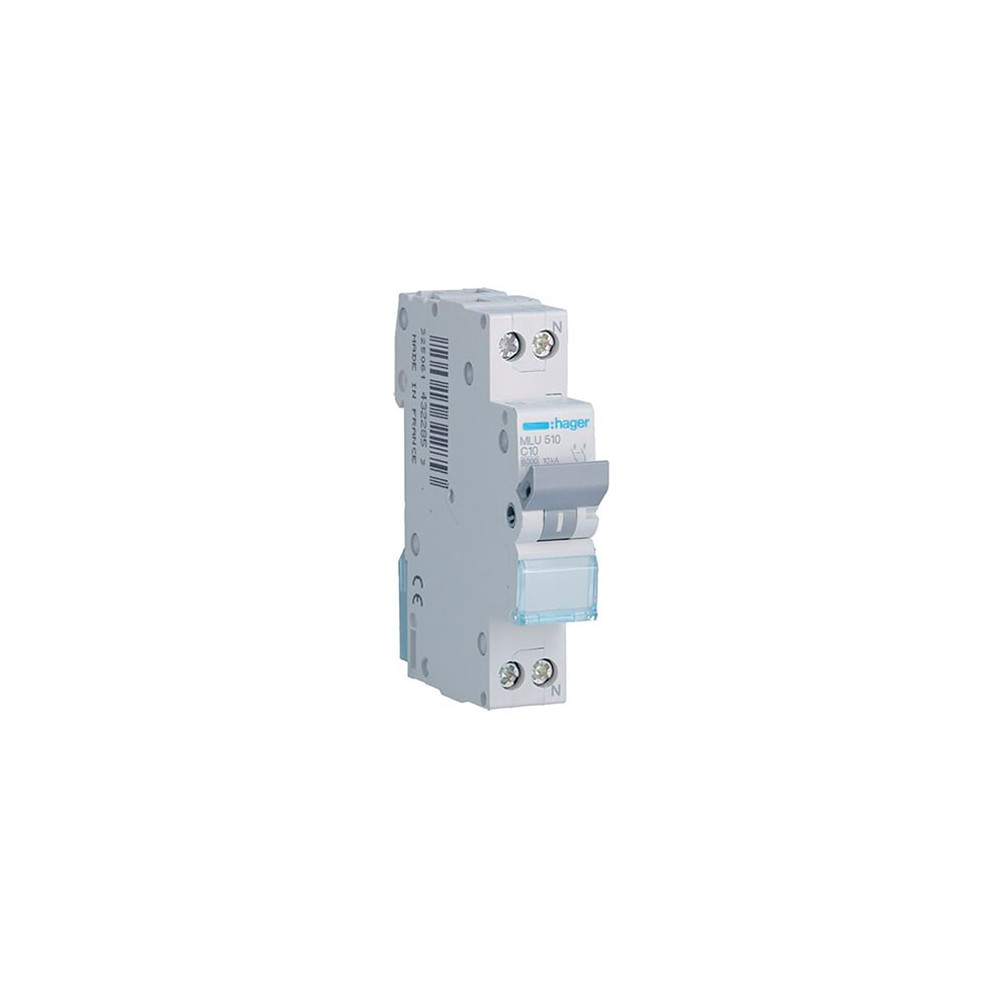

El Hager DPN es un interruptor automático magnetotérmico ideal para protección eléctrica. Con 1 módulo y configuración 1P+Neutro, soporta 10A con curva C y tiene un poder de corte de 6.000 A. Cumple con la normativa UNE EN 60898-1 y cuenta con certificación AENOR, garantizando fiabilidad y seguridad.
La línea modular de HAGER destaca por su fácil instalación y mantenimiento. Su diseño ergonómico incorpora porta-etiquetas para una identificación clara de los circuitos. Hager emplea materiales reciclables y procesos sostenibles, reduciendo el impacto ambiental y fomentando prácticas responsables.
Elija Hager para asegurar calidad, seguridad y eficiencia en su sistema eléctrico. ¡Actualice su instalación con la tecnología líder del mercado!
Consiga ya el mejor equipo para su instalación eléctrica con Hager. ¡No pierda esta oportunidad de mejora!
Usos más comunes:
- Industria ligera: Perfecto para proteger equipos en entornos industriales ligeros.
- Proyectos de renovación: Ideal para actualizar y mejorar sistemas eléctricos antiguos.
- Edificios comerciales: Asegura la protección de sistemas eléctricos en oficinas y comercios.
- Cuadros eléctricos: Perfecto para su integración en cuadros de distribución eléctrica.
- Instalaciones residenciales: Ideal para la protección de circuitos eléctricos en hogares.
Características técnicas más importantes:
Corriente eléctrica
- Intensidad nominal asignada: 10 A
- Capacidad de corte en servicio según EN60898: 6 kA
- Poder de corte asignado a 230V y 50 Hz: 6 kA
Arquitectura
- Ubicación del neutro: Derecha
- Número de polos cubiertos o protegidos: 1 Polo
- Número de polos disponibles en el producto: 2 Polos
- Tipo o configuración de polos: 1P+N
- Curva: C
- Sistema de instalación: riel DIN
Funciones
- Incluye corte del neutro: Sí
Configuración
Características eléctricas principales
- Voltaje nominal de operación en corriente alterna CA: 230 V
- Tipo de alimentación de tensión eléctrica: AC
- Frecuencia nominal: 50/60 Hz
Tensión
- Voltaje nominal de aislamiento: 500 V
- Voltaje nominal de resistencia al impulso: 4000 V
Medidas
- Profundidad una vez instalado: 70 mm
- Altura una vez instalado: 84.7 mm
- Anchura una vez instalado: 17.5 mm
Frecuencia
- Frecuencia de funcionamiento: 50 a 60 Hz
Potencia
- Potencia total disipada a corriente nominal: 2.4 W
- Potencia disipada por unidad de polo: 2.1 W
Endurancia
- Resistencia eléctrica en ciclos: 1000
- Resistencia mecánica en número de maniobras: 20000
Indicaciones de instalación y montaje
- Información de par de apriete: 2.8 Nm
Conexión
- Tipo de conexión: Terminal de jaula con tornillo
Seguridad
- Índice de protección del producto: IP20
Lo que obtendrás de este modelo:
- Certificación AENOR: Garantiza el cumplimiento de los más altos estándares de calidad y seguridad.
- Curva C: Ofrece una respuesta rápida ante sobrecargas, protegiendo eficazmente los equipos.
- Materiales sostenibles: Promueve un entorno más ecológico y seguro.
- Fácil instalación: Su diseño modular facilita la integración y el mantenimiento.
- Protección confiable: Proporciona una seguridad efectiva para instalaciones eléctricas.
Prestaciones avanzadas del producto:
- Corriente nominal de 10A: Ideal para la protección de circuitos eléctricos de baja y media intensidad.
- Poder de corte de 6.000 A: Alta capacidad de interrupción que garantiza seguridad en caso de cortocircuitos.
- 1P+Neutro: Configuración eficiente que asegura una protección completa del circuito.
- Curva C: Respuesta rápida y precisa ante sobrecargas y cortocircuitos.
- Certificación AENOR: Cumple con las normativas UNE EN 60898-1, asegurando máxima calidad y fiabilidad.
