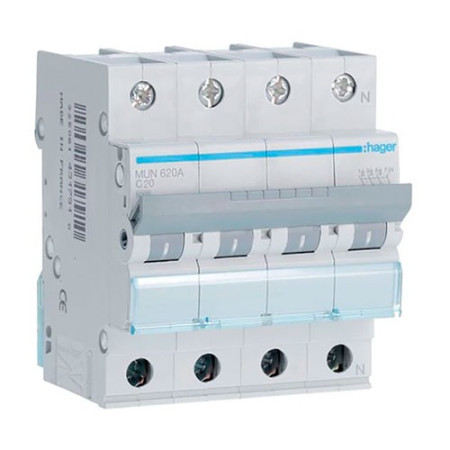

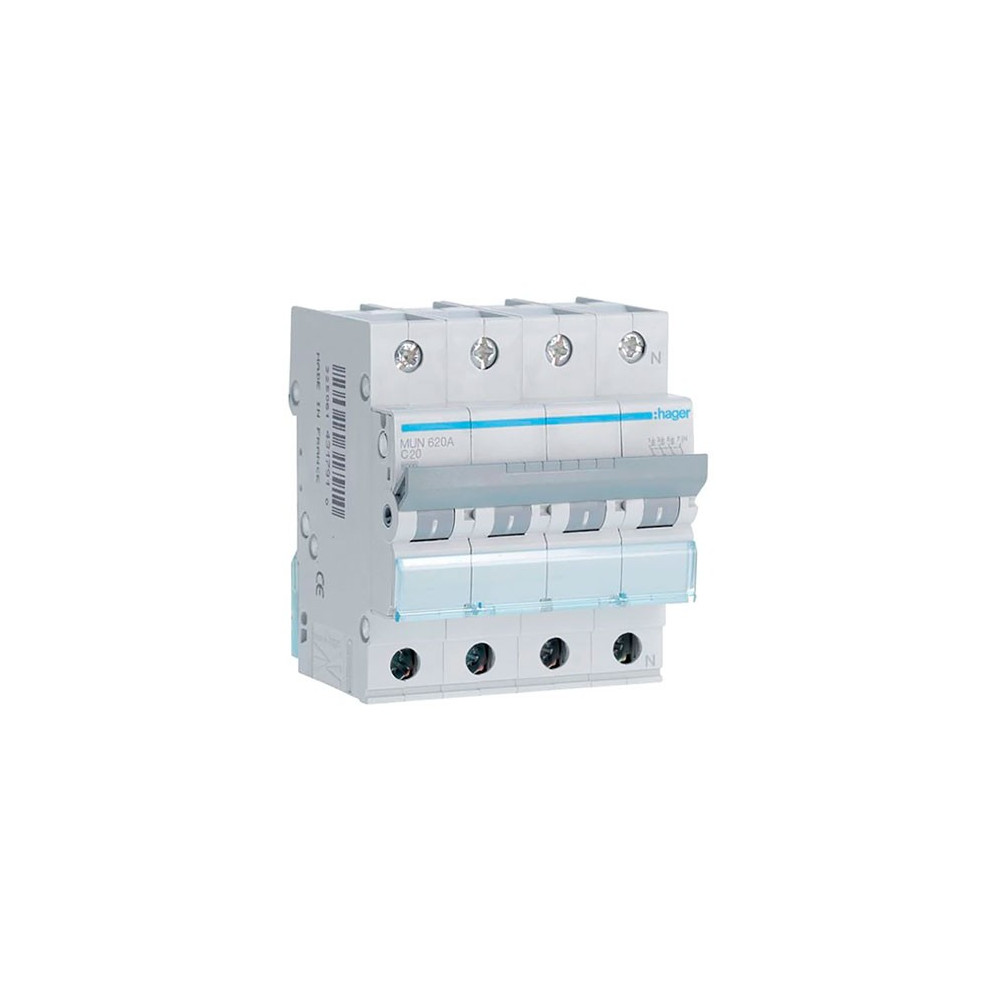

El interruptor automático magnetotérmico Hager de 3P+Neutro y 20A es clave para la seguridad de sus instalaciones eléctricas. Con un poder de corte de 6.000 A y curva C, cumple con la norma UNE EN 60898-1 y cuenta con la certificación AENOR, garantizando alta calidad y protección.
La gama HAGER destaca por su fácil instalación y diseño ergonómico. Los porta-etiquetas permiten una señalización clara de los circuitos, facilitando su identificación y mantenimiento. Además, Hager se compromete con el medio ambiente mediante el uso de materiales reciclables y procesos sostenibles.
Elija Hager para una protección eléctrica superior. ¡Proteja sus instalaciones con la mejor tecnología del mercado y asegure la tranquilidad en su día a día!
Refuerce la seguridad de sus instalaciones con Hager. ¡Aproveche esta oportunidad para obtener la mejor protección eléctrica!
Beneficios que te interesan:
- Curva C: Ofrece una protección rápida ante sobrecargas, garantizando la seguridad de los equipos.
- Protección confiable: Proporciona una protección sólida y efectiva para instalaciones eléctricas.
- Fácil instalación: Diseño modular que facilita tanto la integración como el mantenimiento.
- Certificación AENOR: Certificación que asegura el cumplimiento con estrictos estándares de calidad.
- Materiales sostenibles: Contribuye a un entorno más ecológico utilizando materiales reciclables.
Características clave del producto:
- Corriente nominal de 20A: Ideal para proteger circuitos eléctricos de baja y media intensidad.
- Poder de corte de 6.000 A: Alta capacidad de interrupción para una seguridad eficaz en caso de cortocircuitos.
- Certificación AENOR: Cumple con las normativas UNE EN 60898-1, asegurando fiabilidad y calidad.
- 3P+Neutro: Configuración que proporciona una protección completa y eficiente del circuito.
- Curva C: Responde de manera rápida y precisa a sobrecargas y cortocircuitos.
Aplicaciones más frecuentes:
- Cuadros eléctricos: Ideal para integrar en sistemas de distribución de energía.
- Proyectos de renovación: Perfecto para la actualización de sistemas eléctricos antiguos.
- Edificios comerciales: Asegura la protección de sistemas eléctricos en comercios y oficinas.
- Industria ligera: Adecuado para proteger equipos en entornos industriales ligeros.
- Instalaciones residenciales: Ofrece protección para circuitos eléctricos en viviendas.
Datos técnicos fundamentales:
Datos de Corriente
- Intensidad nominal especificada: 20 A
- Capacidad de corte en servicio conforme a EN60898: 6 kA
- Capacidad de corte final en corriente alterna 400V (según EN 60947-2): 10 kA
- Poder de corte asignado: 6 kA
Estructura y Configuración
- Ubicación del neutro: Derecha
- Polos con protección: 3
- Cantidad de polos: 4
- Tipo de polos: 3 Polos + Neutro
- Curva característica: C
- Instalación: Sobre riel DIN
Funciones
- Desconexión del neutro disponible: Sí
Configuración del Módulo
- Espacios modulares disponibles: 4
Características Eléctricas Principales
- Voltaje de operación en CA: 230 / 400 V
- Tipo de tensión: AC
Detalles de Tensión
- Voltaje nominal de aislamiento: 500 V
- Capacidad de soportar impulsos: 4000 V
Medidas del Producto
- Profundidad post-instalación: 70 mm
- Altura post-instalación: 83 mm
- Anchura post-instalación: 70 mm
Frecuencia de Operación
- Frecuencia operativa: 50 a 60 Hz
Potencia
- Potencia total disipada a corriente nominal: 8.9 W
- Potencia por polo: 3.1 W
Durabilidad
- Durabilidad eléctrica en ciclos: 4000
- Durabilidad mecánica en maniobras: 20000
Instrucciones de Instalación
- Par de apriete recomendado: 2.8 Nm
Conexión
- Tipo de conexión: Terminal de jaula con tornillo
Índice de Protección
