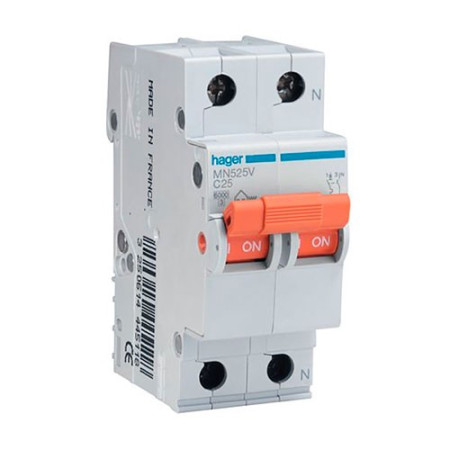

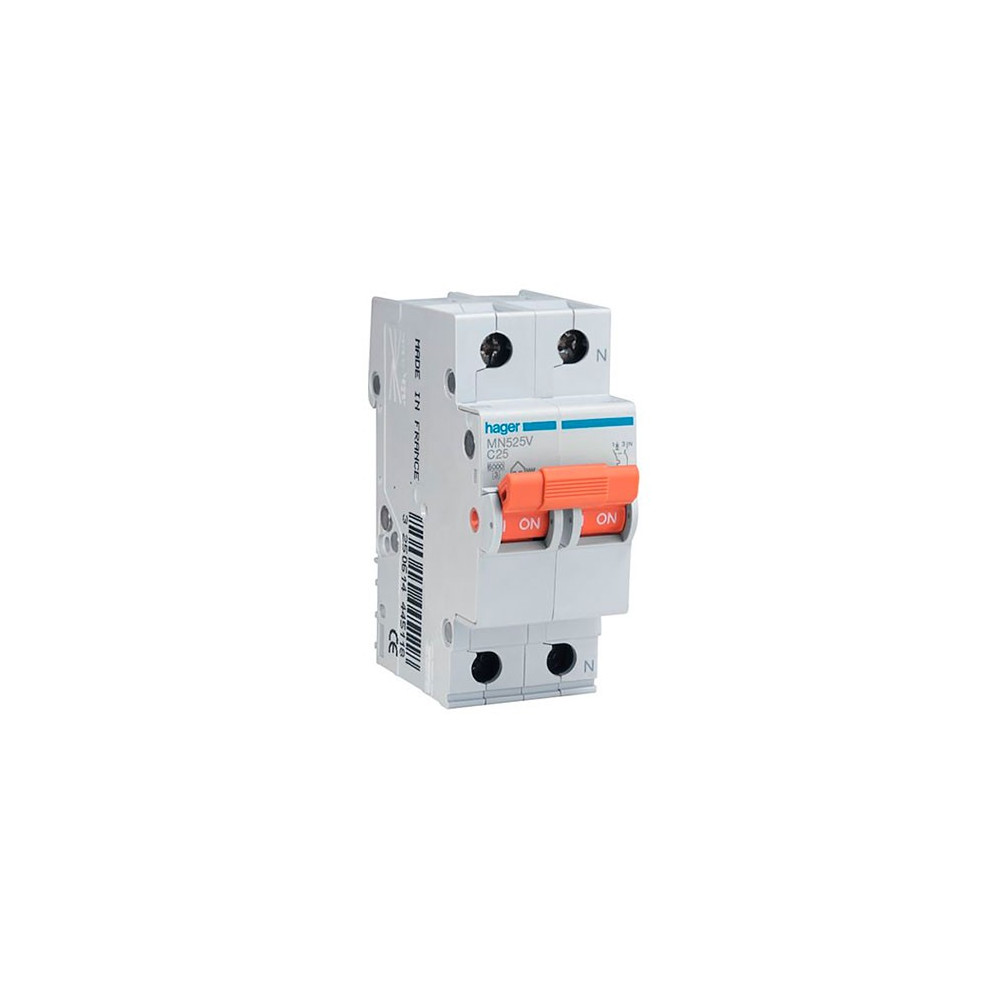

El interruptor automático magnetotérmico de vivienda Hager de 1P+Neutro y 25A está diseñado para brindar una protección óptima en sus sistemas eléctricos. Con un poder de corte de 6.000 A y curva C, cumple con la normativa UNE EN 60898-1 y cuenta con la certificación AENOR, garantizando calidad y seguridad.
La gama HAGER se distingue por su fácil instalación y mantenimiento, con un diseño ergonómico que facilita su uso. Los porta-etiquetas permiten una señalización clara de los circuitos, mejorando la gestión. Además, Hager apuesta por la sostenibilidad utilizando materiales reciclables.
Confíe en Hager para una protección eléctrica efectiva. ¡Asegure sus instalaciones con la mejor tecnología disponible!
Descripción técnica del modelo:
Características de Corriente Eléctrica
- Corriente nominal: 25 A
- Capacidad de corte en condiciones de servicio (según EN60898): 6 kA
- Capacidad de corte a 230V y 50 Hz: 6 kA
Diseño y Estructura
- Posición del neutro: Derecha
- Polos protegidos: 1 Polo
- Polos disponibles: 2 Polos
- Configuración de polos: 1P+N
- Curva de disparo: C
- Tipo de montaje: Carril DIN
Funciones
Configuración del Módulo
Especificaciones Eléctricas Principales
- Tensión nominal en AC: 230 V
- Tipo de alimentación: AC
- Frecuencia de funcionamiento: 50/60 Hz
Datos de Tensión
- Voltaje de aislamiento: 500 V
- Voltaje de resistencia al impulso: 4000 V
Dimensiones
- Profundidad tras instalación: 70 mm
- Altura tras instalación: 83 mm
- Anchura tras instalación: 35 mm
Frecuencia de Operación
- Frecuencia operativa: 50 a 60 Hz
Potencia
- Potencia total disipada en condiciones nominales: 6.7 W
- Disipación por polo: 3.5 W
Durabilidad
- Vida útil eléctrica en ciclos: 4000
- Vida útil mecánica en maniobras: 20000
Instrucciones de Instalación
- Par de apriete recomendado: 2.8 Nm
Conexión
- Método de conexión: Borne de jaula con tornillo
Protección y Seguridad
- Índice de protección: IP20
Lo más destacable de este producto:
- Intensidad nominal de 25A: Proporciona una protección eficiente en circuitos eléctricos.
- Poder de corte de 6.000 A: Alta capacidad de interrupción que asegura protección en cortocircuitos.
- Certificación AENOR: Cumple con la norma UNE EN 60898-1 para garantizar fiabilidad.
- Curva C: Responde de manera rápida y precisa a sobrecargas.
Lugares clave de aplicación:
- Protección en viviendas: Adecuado para circuitos eléctricos en residencias.
- Seguridad en comercios: Asegura el correcto funcionamiento de sistemas eléctricos en oficinas.
- Paneles de distribución: Perfecto para la integración en cuadros eléctricos.
- Mejoras en instalaciones: Ideal para actualizar y renovar sistemas eléctricos viejos.
Beneficios y razones:
- Protección confiable: Garantiza la seguridad de las instalaciones eléctricas ante fallos.
- Montaje sencillo: Diseño modular para una fácil integración y mantenimiento.
- Elevada capacidad de corte: Asegura protección eficaz en caso de cortocircuitos.
- Certificación de calidad AENOR: Cumple con altos estándares de seguridad y calidad.
