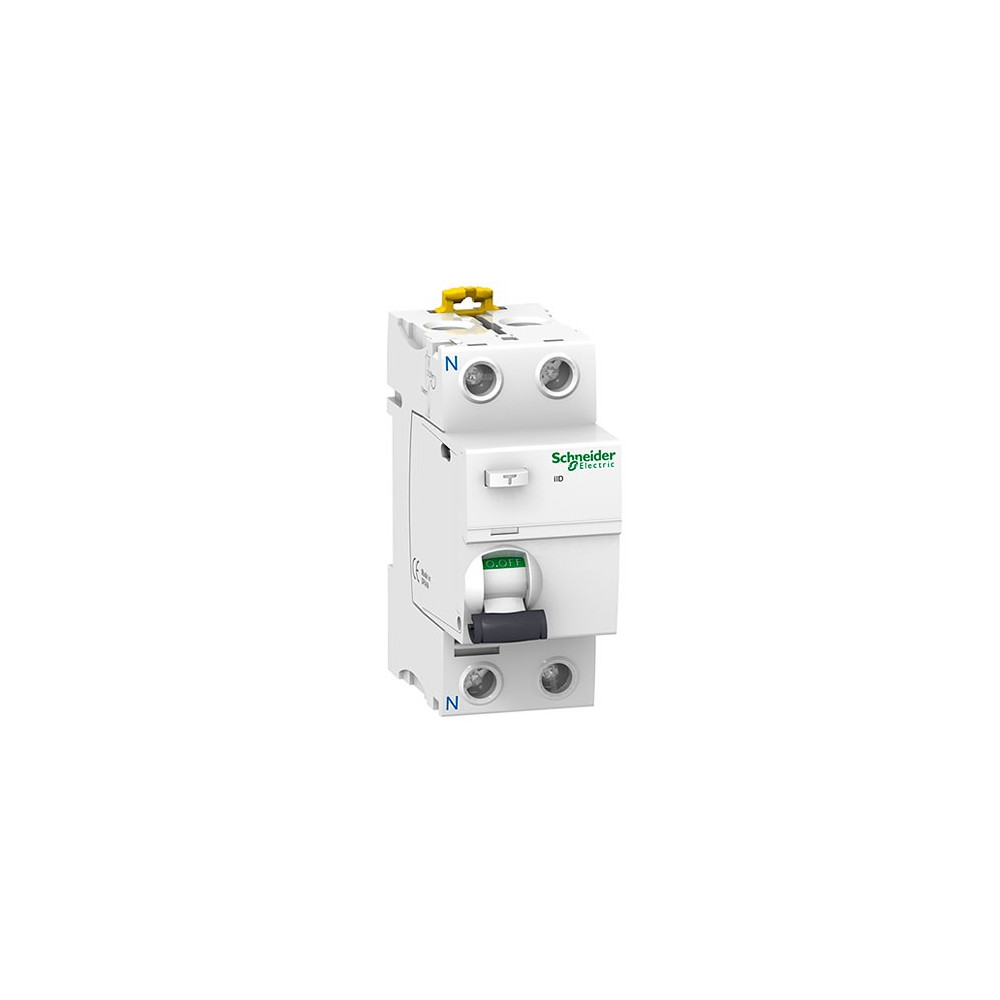

Diferencial A-SI Superinmunizado de Schneider con 2 polos y 63A de intensidad nominal, ofrece una protección fiable contra descargas eléctricas y incendios. Con una sensibilidad de 30mA, cumple con la norma EN/IEC 61008-1.
Este diferencial incorpora filtros de altas frecuencias y un sistema de acumulación de energía, previniendo disparos intempestivos en presencia de cargas no lineales.
La gama Acti 9 de Schneider Electric proporciona una instalación sencilla y segura. ¡Protege tu instalación eléctrica con la calidad de Schneider hoy mismo!
¿Cómo funcionan los diferenciales superinmunizados?
Un diferencial se activa cuando la diferencia entre la corriente de salida de la fase y la de entrada del neutro supera los 30 o 300 miliamperios, desconectando automáticamente el circuito eléctrico para protegerlo. Los diferenciales superinmunizados están diseñados para evitar estos disparos innecesarios, asegurando que solo se activen ante una amenaza real.
Estos dispositivos logran su efectividad gracias a los filtros de altas frecuencias que incorporan, capaces de distinguir entre una derivación a tierra y una falsa alarma. Estos filtros, compuestos por condensadores conectados a masa, permiten la circulación de corrientes de fuga permanentes a 50 hercios, que varían entre 0,3 y 1,5 miliamperios por aparato. Si la suma de estas fugas alcanza el 35% de la sensibilidad del diferencial, cualquier pequeña sobretensión, como encender varios ordenadores a la vez, podría provocar un disparo intempestivo.
Por ello, los expertos recomiendan instalar diferenciales superinmunizados en instalaciones donde los disparos frecuentes y no justificados sean un problema. Estos dispositivos son esenciales en entornos con alta incidencia de perturbaciones eléctricas, proporcionando una protección mejorada y reduciendo significativamente los riesgos eléctricos.
Ámbitos funcionales sugeridos:
- Edificios residenciales: Proporciona protección segura en hogares.
- Instalaciones comerciales: Ideal para oficinas y tiendas.
- Entornos industriales: Eficaz en áreas con alta carga eléctrica.
- Áreas con perturbaciones: Minimiza los disparos intempestivos.
Este producto destaca por:
- 2 polos y 63A de intensidad nominal: Ideal para aplicaciones de alta demanda.
- 30mA de sensibilidad: Ofrece protección eficaz contra descargas eléctricas.
- Filtro de altas frecuencias: Evita disparos intempestivos en presencia de cargas no lineales.
- Cumple con la norma EN/IEC 61008-1: Garantiza la seguridad y cumplimiento normativo.
- Montaje en carril DIN: Facilita la instalación y el mantenimiento.
Especificaciones detalladas y avanzadas:
- Gama: Acti 9
- Nombre del producto: Acti 9 iID40 - Tipo A-Si Superinmunizado
- Tipo de producto o componente: Interruptor diferencial (RCCB)
- Nombre abreviado del equipo: iID
- Número de polos: 2P
- Posición de neutro: Izquierda
- Corriente nominal [In]: 63 A
- Tipo de red: AC
- Sensibilidad de fuga a tierra: 30 mA
- Retardo de la protección contra fugas a tierra: Instantáneo
- Clase de protección contra fugas a tierra: Tipo A-Si Superinmunizado
- Frecuencia de red: 50/60 Hz
- Tensión nominal de empleo [Ue]: 220..240 V AC 50/60 Hz
- Poder de conexión y de corte: Idm 1500 A / Im 1500 A
- Corriente condicional de cortocircuito: 10 kA
- Tensión nominal de aislamiento [Ui]: 500 V AC 50/60 Hz
- Resistencia a picos de tensión [Uimp]: 6 kV
- Corriente de sobretensión: 3000 A
- Tipo de montaje: Ajustable en clip
- Soporte de montaje: Carril DIN
- Altura: 91 mm
- Ancho: 36 mm
- Profundidad: 73,5 mm
- Durabilidad mecánica: 20000 ciclos
- Durabilidad eléctrica: AC-1, estado 1 15000 ciclos
- Par de apriete: 3,5 N.m arriba o abajo
- Normas: EN/IEC 61008-1 / EN/IEC 61008-2-1
- Grado de protección IP: IP20 conforme a IEC 60529 / IP40 (envolvente modular) conforme a IEC 60529
Lo más ventajoso de este modelo:
- Máxima protección: Contra descargas eléctricas e incendios.
- Evita disparos intempestivos: Gracias a su filtro de altas frecuencias.
- Fácil instalación: A través de montaje en carril DIN.
- Confiabilidad: Cumple con las normas EN/IEC 61008-1.
