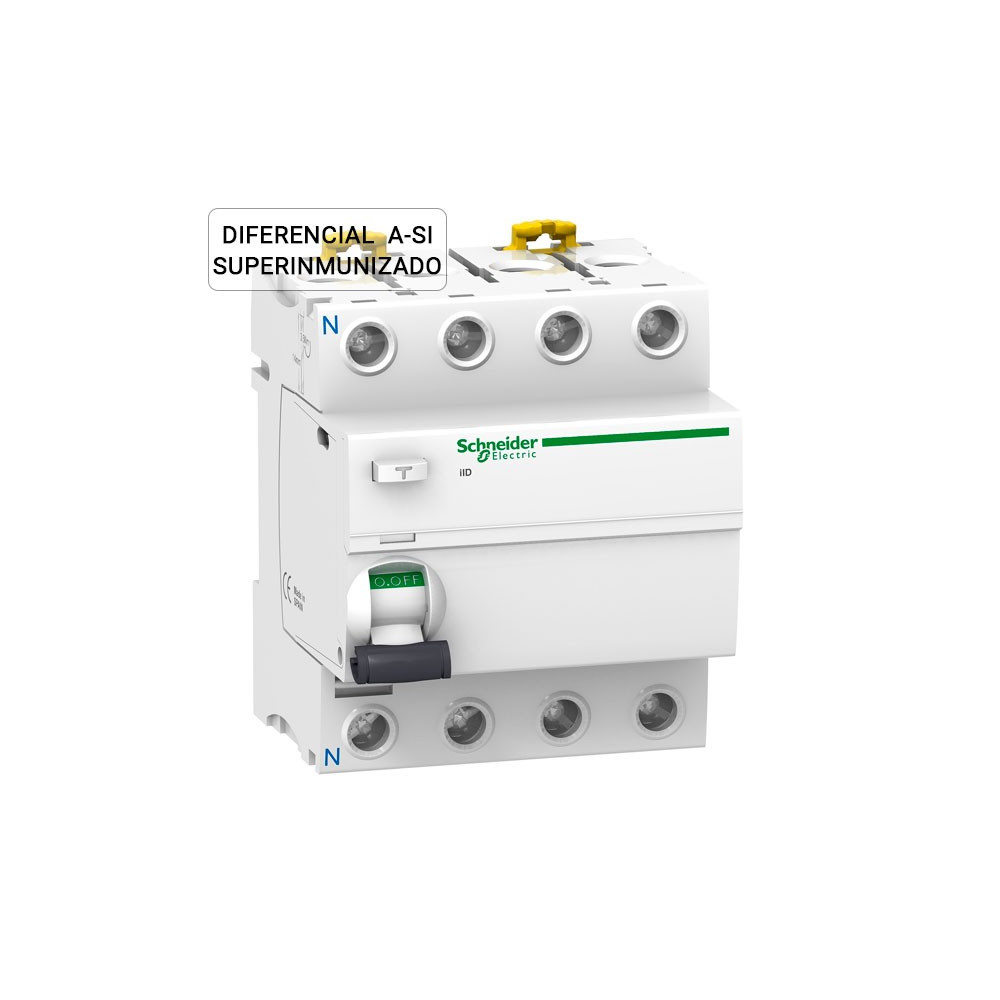

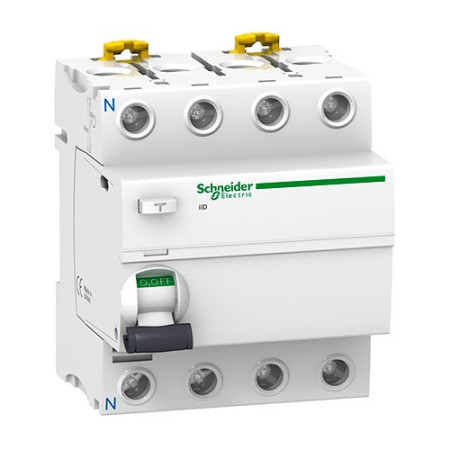

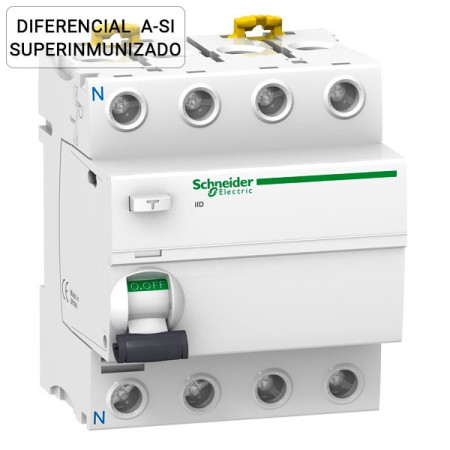

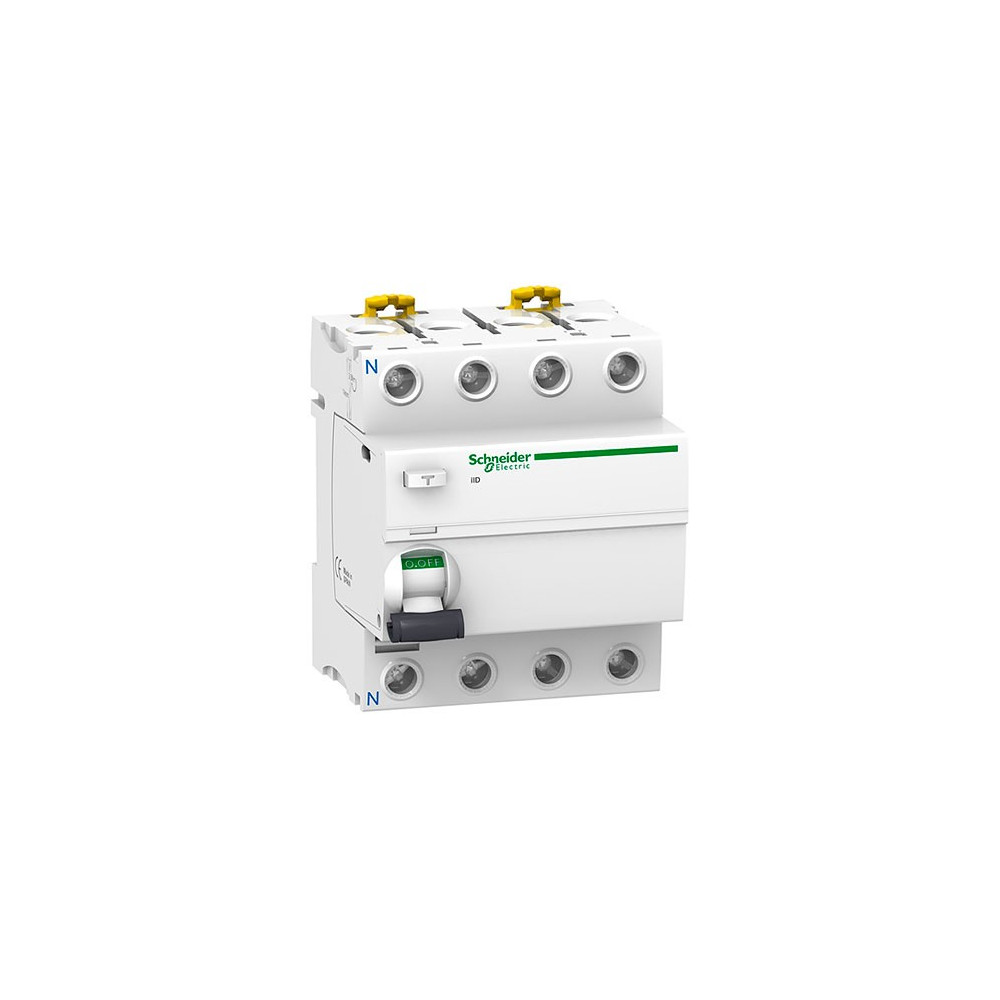

El Diferencial A-SI Superinmunizado de Schneider con 4 polos, 40A y 30mA de sensibilidad es ideal para proteger tus instalaciones eléctricas. Ofrece protección contra descargas eléctricas y riesgos de incendio, cumpliendo con la norma EN/IEC 61008-1.
Incorpora filtros de altas frecuencias para evitar disparos intempestivos y un circuito de acumulación de energía contra impulsos transitorios. Perfecto para edificios residenciales y terciarios, garantiza la seguridad contra fugas a tierra.
Con la serie Acti 9 de Schneider Electric, disfruta de una protección avanzada y confiable. ¡Adquiere el tuyo ahora y asegura la máxima protección para tus instalaciones!
¿Cómo funcionan los diferenciales superinmunizados?
Un diferencial se activa cuando la diferencia entre la corriente de salida de la fase y la de entrada del neutro supera los 30 o 300 miliamperios, desconectando automáticamente el circuito eléctrico para protegerlo. Los diferenciales superinmunizados están diseñados para evitar estos disparos innecesarios, asegurando que solo se activen ante una amenaza real.
Estos dispositivos logran su efectividad gracias a los filtros de altas frecuencias que incorporan, capaces de distinguir entre una derivación a tierra y una falsa alarma. Estos filtros, compuestos por condensadores conectados a masa, permiten la circulación de corrientes de fuga permanentes a 50 hercios, que varían entre 0,3 y 1,5 miliamperios por aparato. Si la suma de estas fugas alcanza el 35% de la sensibilidad del diferencial, cualquier pequeña sobretensión, como encender varios ordenadores a la vez, podría provocar un disparo intempestivo.
Por ello, los expertos recomiendan instalar diferenciales superinmunizados en instalaciones donde los disparos frecuentes y no justificados sean un problema. Estos dispositivos son esenciales en entornos con alta incidencia de perturbaciones eléctricas, proporcionando una protección mejorada y reduciendo significativamente los riesgos eléctricos.
Usos más versátiles:
- Instalaciones residenciales: Protección eficiente contra descargas eléctricas.
- Edificios terciarios: Seguridad en sistemas eléctricos complejos.
- Entornos con perturbaciones: Ideal para áreas con cargas electrónicas no lineales.
- Redes contaminadas: Protección en ambientes con altos niveles de interferencia.
- Uso industrial: Adecuado para instalaciones industriales con altas demandas eléctricas.
Motivos para elegir este artículo:
- Protección total: Seguridad contra descargas eléctricas y riesgos de incendio.
- Alta sensibilidad: 30mA para detectar pequeñas fugas y prevenir accidentes.
- Prevención de disparos intempestivos: Filtro de altas frecuencias incorporado.
- Cumplimiento normativo: Certificado según EN/IEC 61008-1.
- Durabilidad: Alta resistencia mecánica y eléctrica.
Especificaciones técnicas precisas:
- Serie: Acti 9
- Referencia del Producto: Acti 9 iID40 - Tipo A-Si Superinmunizado
- Tipo: Interruptor Diferencial (RCCB)
- Nombre Abreviado: iID
- Polos: 4P
- Posición del Neutro: A la Izquierda
- Corriente Nominal [In]: 40 A
- Red Eléctrica: AC
- Sensibilidad a Fugas a Tierra: 30 mA
- Protección contra Fugas: Inmediata
- Protección contra Fugas: Tipo A-Si Superinmunizado
- Frecuencia de Operación: 50/60 Hz
- Tensión Operativa [Ue]: 380-415 V AC 50/60 Hz
- Capacidad de Conmutación: Idm 1500 A / Im 1500 A
- Corriente de Cortocircuito: 10 kA
- Voltaje de Aislamiento [Ui]: 500 V AC 50/60 Hz
- Resistencia a Impulsos [Uimp]: 6 kV
- Corriente de Sobretensión: 3000 A
- Montaje: Clip Ajustable
- Montaje en: Carril DIN
- Dimensiones (H x W x D): 91 mm x 72 mm x 73,5 mm
- Durabilidad en Condiciones Mecánicas: 20000 ciclos
- Durabilidad Eléctrica: AC-1, estado 1 15000 ciclos
- Par de Apriete: 3,5 N.m
- Normativas: EN/IEC 61008-1 / EN/IEC 61008-2-1
- Protección IP: IP20 (según IEC 60529) / IP40 (envolvente modular)
Atributos principales del producto:
- 4 polos: Proporciona una protección completa en sistemas trifásicos.
- 40A de intensidad nominal: Ideal para instalaciones de alta demanda eléctrica.
- 30mA de sensibilidad: Alta sensibilidad para máxima seguridad contra descargas eléctricas.
- Filtro de altas frecuencias: Evita disparos intempestivos causados por cargas electrónicas no lineales.
- Conforme a EN/IEC 61008-1: Cumple con estándares internacionales de seguridad.
