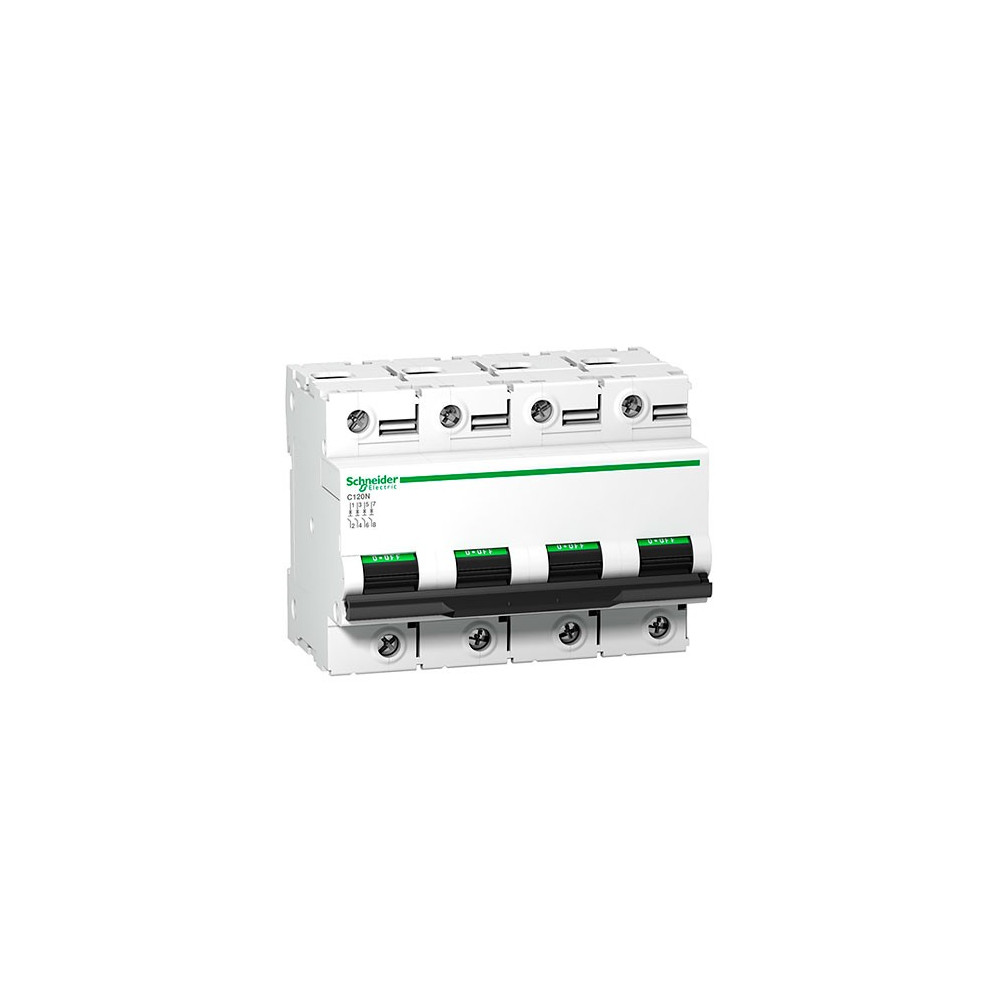

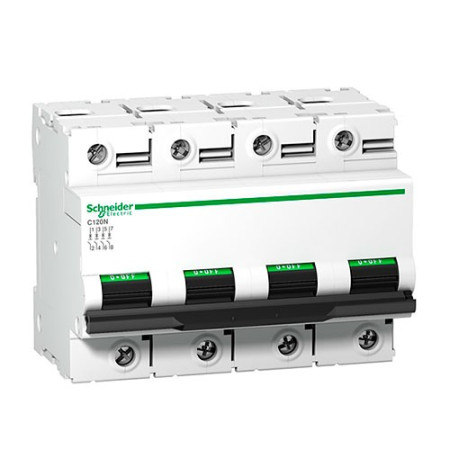

El Interruptor Magnetotérmico de 125A y curva C de Schneider Electric ofrece una protección robusta para instalaciones eléctricas en entornos residenciales y comerciales. Este interruptor cumple con la norma EN/IEC 61008-1, garantizando una máxima seguridad.
La serie Acti 9 se distingue por su facilidad de instalación, capacidad de corte de 10000 A y resistencia de 20000 ciclos. Ideal para redes con perturbaciones, proporciona protección confiable y duradera. Elija Schneider Electric para asegurar la calidad y seguridad de sus instalaciones.
Propiedades clave del modelo:
- Función: Diseñado para corrientes mayores de 0,1 A
- Gama: Acti 9
- Designación: C120
- Tipo de Producto: Interruptor automático en miniatura
- Nombre Corto: C120N
- Polos Disponibles: 4P
- Polos Protegidos: 4
- Corriente Nominal [In]: 125 A
- Tipo de Corriente: Corriente Alterna (AC)
- Curva de Disparo: C
- Capacidad de Corte: 10,000 A Icn para 230..400 V AC, 50/60 Hz según EN/IEC 60898-1
- Capacidad de Desconexión: Confirmada según EN/IEC 60898-1
- Frecuencia de Operación: 50/60 Hz
- Capacidad de Corte [Ics]: 7,500 A al 75 % en 230..400 V AC, 50/60 Hz acorde a EN/IEC 60898-1
- Tensión de Aislamiento [Ui]: 500 V AC a 50/60 Hz según Icu
- Resistencia a Sobretensiones [Uimp]: 6 kV conforme a EN/IEC 60898-1
- Tipo de Montaje: Clip ajustable
- Instalación: Carril DIN
- Dimensiones:
- Altura Total: 81 mm
- Ancho Total: 73 mm
- Profundidad Total: 108 mm
- Vida Útil Mecánica: 20,000 ciclos
- Durabilidad Eléctrica: 5,000 ciclos
- Par de Apriete Recomendado: 3,5 N.m
- Protección IP: IP20 conforme a IEC 60529 / IP40 (envolvente modular) según IEC 60529
Beneficios que ofrece:
- Protección superior: Contra sobrecargas y cortocircuitos.
- Durabilidad prolongada: 20000 ciclos mecánicos garantizados.
- Reciclable: Materiales que respetan el medio ambiente.
- Instalación rápida: Compatible con carril DIN.
Cualidades que lo destacan:
- Curva C: Ideal para proteger circuitos con cargas moderadas.
- 4P y 125A: Alta capacidad de manejo de corriente.
- Instalación en carril DIN: Asegura una instalación y mantenimiento sin complicaciones.
- Capacidad de corte 10000 A: Garantiza una protección robusta contra cortocircuitos.
- Norma EN/IEC 61008-1: Asegura el cumplimiento de los estándares internacionales de seguridad.
Escenarios de aplicación recomendados:
- Protección residencial: Seguridad en el hogar.
- Instalaciones comerciales: Protección en comercios y oficinas.
- Entornos industriales: Adecuado para cargas moderadas.
- Espacios públicos: Seguridad en edificios de uso público.
