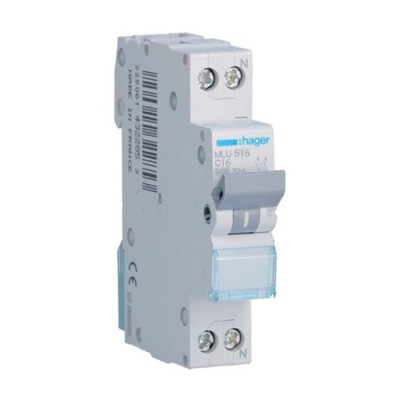

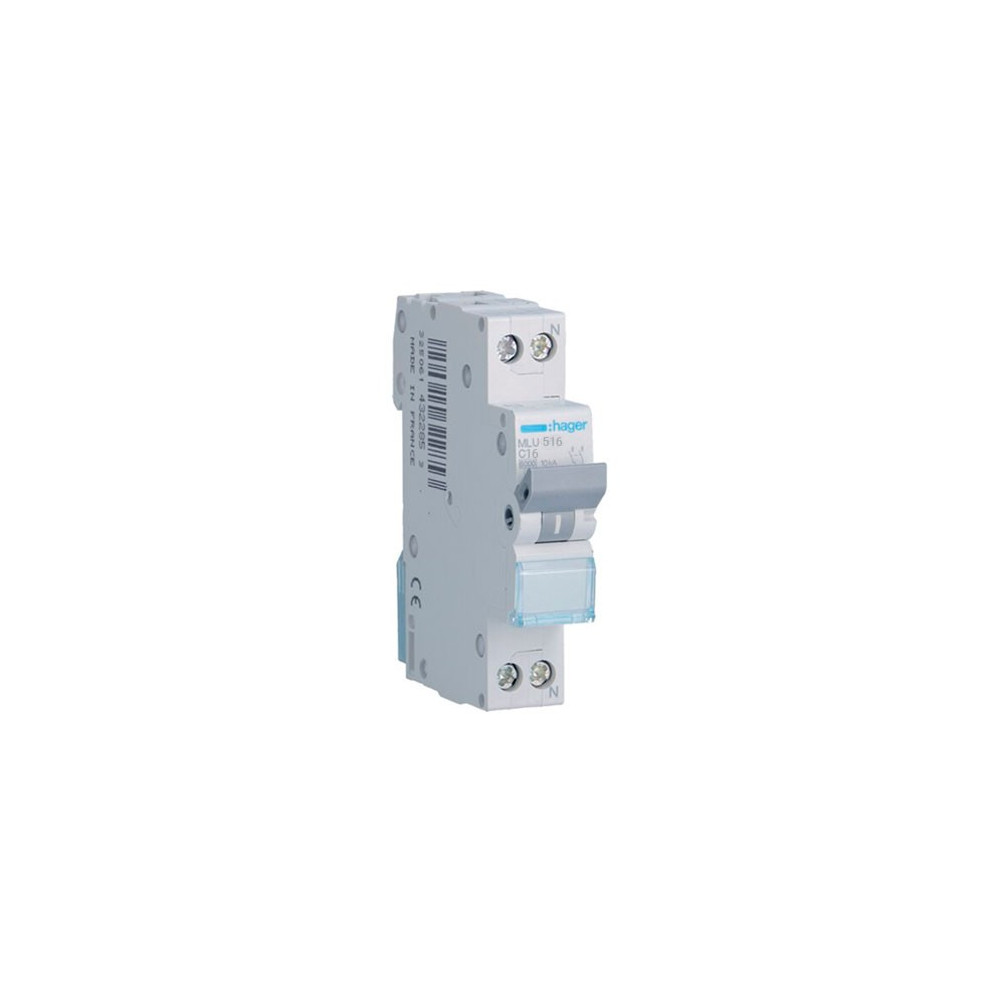

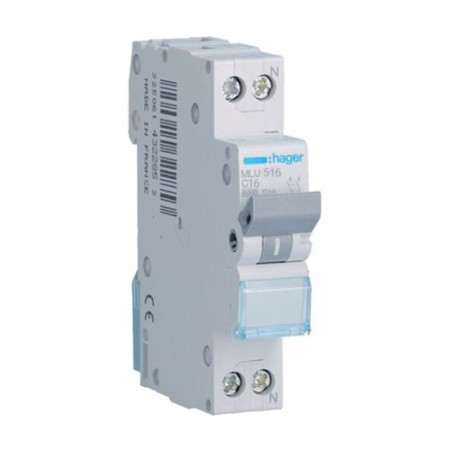

El interruptor automático magnetotérmico Hager DPN de 1 módulo es la solución ideal para proteger sus instalaciones eléctricas. Con una configuración de 1P+Neutro, maneja una corriente nominal de 16A y cuenta con un poder de corte de 6.000 A. Diseñado según la norma UNE EN 60898-1 y certificado por AENOR, garantiza máxima seguridad y eficiencia.
Gracias a la gama modular HAGER, puede disfrutar de una instalación fácil y rápida. Sus porta-etiquetas permiten una clara señalización de los circuitos, mejorando la gestión y el mantenimiento. Además, los magnetotérmicos Hager son respetuosos con el medio ambiente, utilizando materiales reciclables y procesos sostenibles.
Elija Hager para una protección eléctrica confiable y duradera. ¡No espere más y adquiera el mejor equipo para sus necesidades eléctricas!
Ficha técnica detallada avanzada:
Corriente y Capacidades
- Intensidad nominal: 16 A
- Capacidad de corte en funcionamiento según EN60898: 6 kA
- Poder de corte nominal para 230V y 50 Hz: 6 kA
Detalles Arquitectónicos
- Ubicación del neutro: Derecha
- Polos protegidos: 1 Polo
- Polos totales: 2 Polos
- Configuración de polos: 1P+N
- Curva característica: C
- Sistema de montaje: riel DIN
Características Funcionales
- Corte del neutro incluido: Sí
Configuración del Dispositivo
Parámetros Eléctricos
- Voltaje nominal en AC: 230 V
- Tipo de tensión: AC
- Frecuencia operativa: 50/60 Hz
Especificaciones de Tensión
- Voltaje de aislamiento: 500 V
- Voltaje de resistencia a impulsos: 4000 V
Dimensiones del Producto
- Profundidad instalada: 70 mm
- Altura instalada: 84.7 mm
- Anchura instalada: 17.5 mm
Frecuencia de Funcionamiento
- Rango de frecuencia: 50 a 60 Hz
Consumo Energético
- Potencia total disipada bajo carga nominal: 4.2 W
- Potencia disipada por cada polo: 3.2 W
Durabilidad
- Resistencia eléctrica en ciclos: 1000
- Resistencia mecánica en maniobras: 20000
Instrucciones de Instalación
- Par de apriete recomendado: 2.8 Nm
Tipo de Conexión
- Conexión: Terminal de jaula con tornillo
Índice de Protección
Ventajas prácticas de este producto:
- Materiales sostenibles: Aporta a un entorno más ecológico y seguro.
- Curva C: Respuesta ágil ante sobrecargas, protegiendo los equipos conectados.
- Protección confiable: Asegura seguridad efectiva para instalaciones eléctricas.
- Certificación AENOR: Cumple con rigurosos estándares de calidad y seguridad.
- Fácil instalación: Diseño modular para una integración y mantenimiento sencillos.
Propiedades relevantes del producto:
- Corriente nominal de 16A: Ideal para la protección de circuitos eléctricos de baja y media intensidad.
- Certificación AENOR: Conformidad con UNE EN 60898-1, garantizando calidad y fiabilidad.
- 1P+Neutro: Configuración que proporciona protección completa del circuito.
- Curva C: Ofrece una respuesta precisa y rápida ante sobrecargas y cortocircuitos.
- Poder de corte de 6.000 A: Alta capacidad de interrupción para seguridad en casos de cortocircuito.
Usos prácticos en sectores:
- Edificios comerciales: Asegura la protección eficaz de sistemas eléctricos en oficinas y comercios.
- Instalaciones residenciales: Perfecto para proteger circuitos eléctricos en hogares.
- Proyectos de renovación: Ideal para actualizar y mejorar sistemas eléctricos antiguos.
- Industria ligera: Adecuado para proteger equipos en entornos industriales.
- Cuadros eléctricos: Diseñado para su integración en cuadros de distribución eléctrica.
