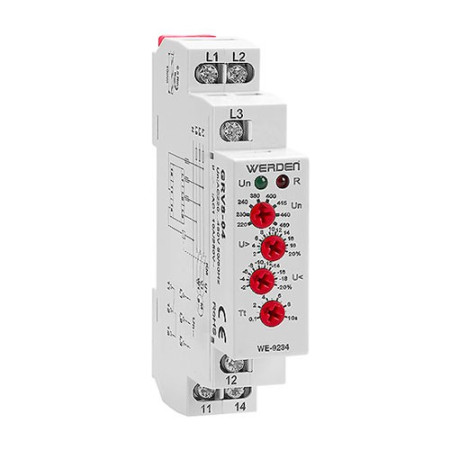

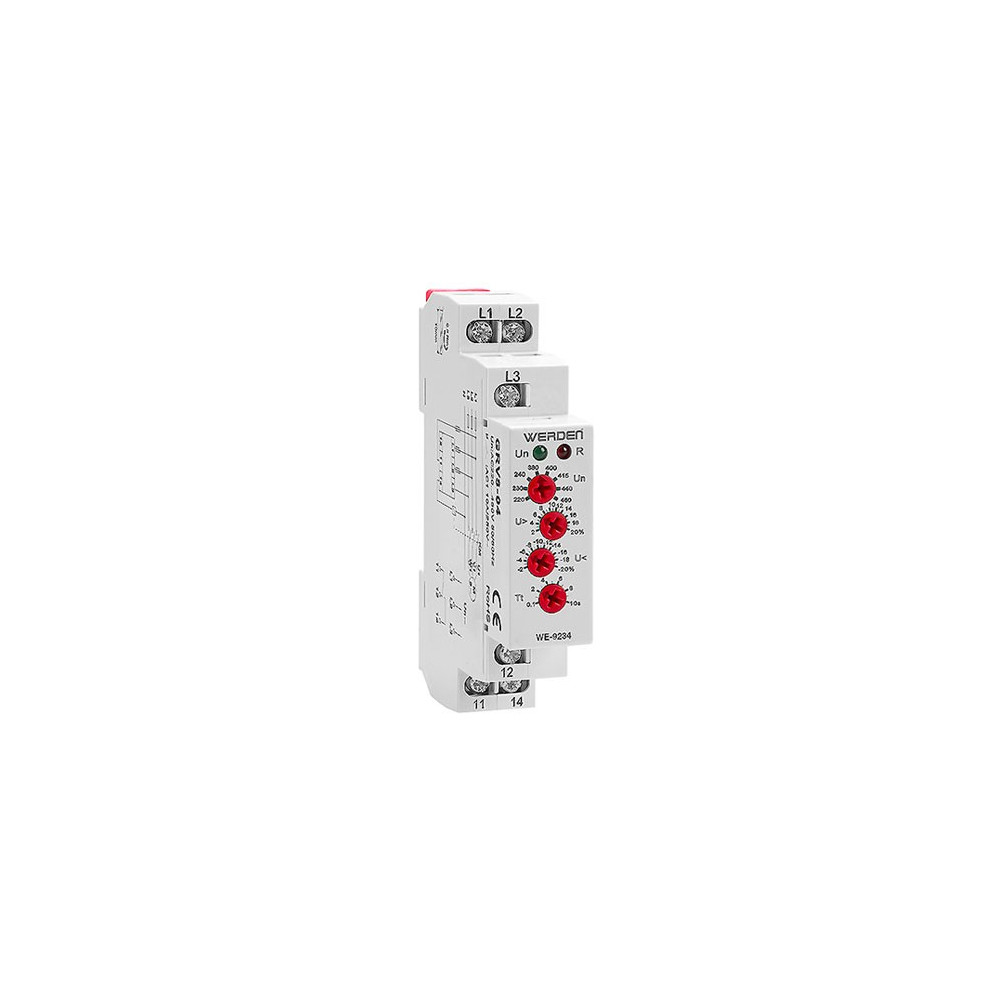

Relé de control de tensión trifásicp 3P especial Fotovoltaica

El relé de control de tensión trifásico sin neutro es ideal para proteger equipos eléctricos en movimiento como equipos de obra y camiones frigoríficos. Este dispositivo garantiza la protección contra fallos de fase y marcha atrás, asegurando un funcionamiento seguro.

Con un ajuste preciso de tensión y asimetría, este relé proporciona una monitorización efectiva y fiable. Sus indicadores LED facilitan la supervisión del estado del sistema. Montaje sencillo en carril DIN para una instalación rápida y segura.

Mejora la seguridad y fiabilidad de tus sistemas eléctricos con este relé de alta precisión. ¡Invierte en calidad y protección para tus equipos!

Lo que obtendrás de este modelo:

• Seguridad: Protección contra fallos de fase y marcha atrás.
• Precisión: Ajustes de umbral de tensión y asimetría.
• Facilidad de uso: Indicadores LED para monitoreo sencillo.
• Instalación rápida: Montaje en carril DIN.

Prestaciones avanzadas del producto:

• Norma IEC/EN 60255-6: Asegura la conformidad y calidad del producto.
• Monitorización 3 fases: Control preciso de las fases L1+L2+L3.
• Rango de tensiones: Admite un amplio rango de 220-460V (P-P).
• Indicadores LED: Fácil identificación del estado del relé.
• Montaje en carril DIN: Instalación rápida y segura.

Datos técnicos:

• Normativas: Conforme a IEC/EN 60255-6 y IEC/EN 61010-1.
• Funcionalidad: Monitorización de sistema trifásico.

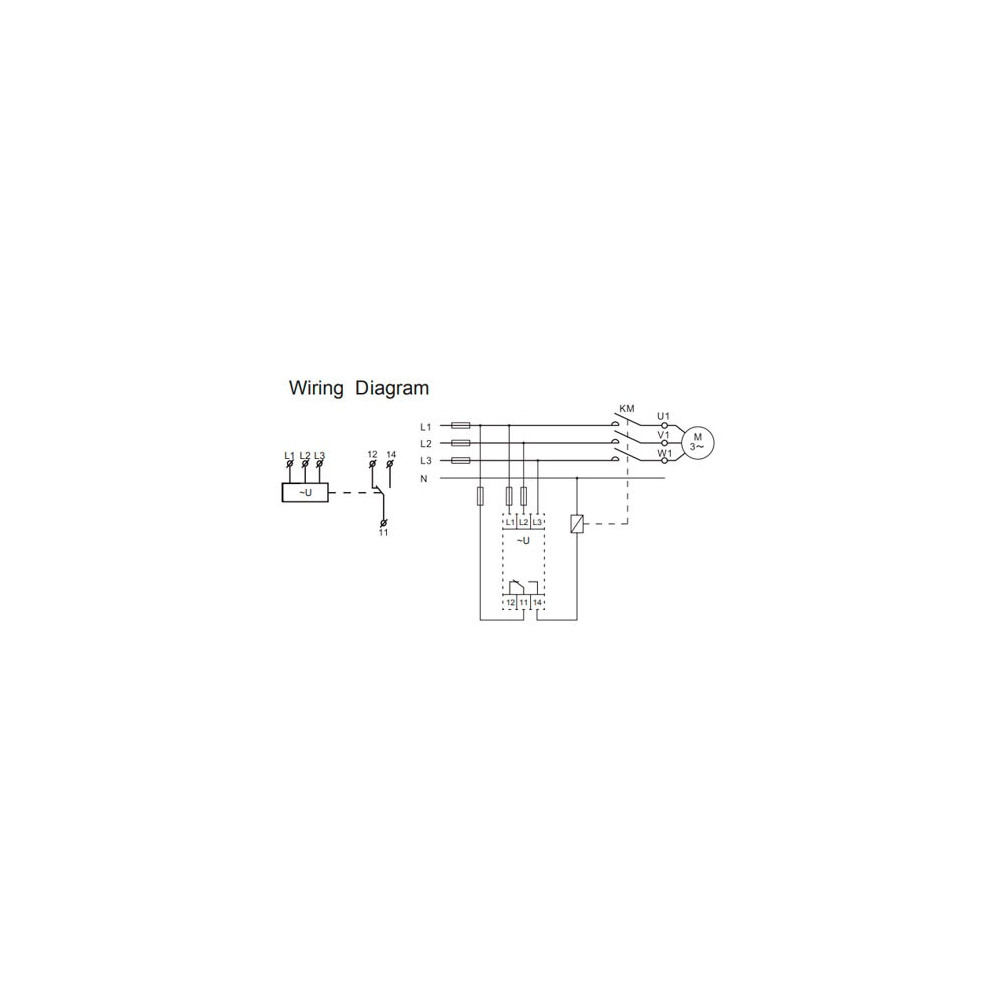

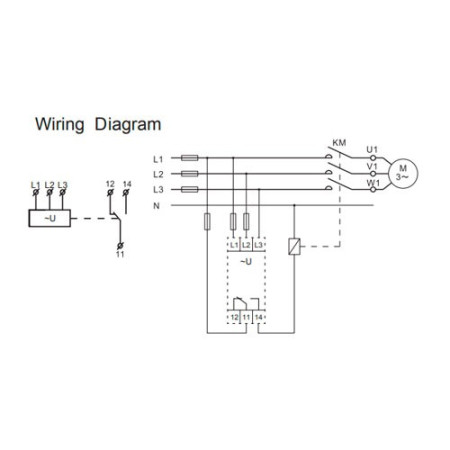

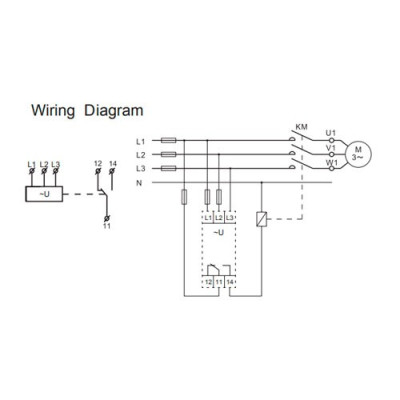

• Terminales de Medición: L1, L2 y L3.
• Terminales de Alimentación: L1 y L2.
• Rango de Tensión: 220V, 230V, 240V, 380V, 400V, 415V, 440V, 460V (entre fases).
• Frecuencia Operativa: De 45 Hz a 65 Hz.
• Intervalo de Medición: 176V a 552V.
• Rango de Ajuste de Tensión: Desde 2% hasta 20%.
• Rango de Ajuste de Asimetría: Entre 5% y 15%.
• Histéresis: 2%.
• Fallo Crítico de Fase: 70% del valor ajustado, mínimo 165V.
• Retraso Ajustable: De 0.1 s a 10 s con tolerancia del 10%.
• Error de Medición: No superior al 1%.
• Retraso de Conexión: 0.5 s.
• Precisión de Activación: 1% del valor total.
• Indicador de Energía: LED verde.
• Indicador de Salida: LED rojo.
• Tiempo de Reseteo: 1000 ms.
• Tipo de Salida: 1 salida.
• Corriente de Salida: 10A/AC1.
• Tensión de Salida: 250VAC/24VDC.
• Capacidad Mínima de Corte en DC: 500mW.
• Coeficiente de Temperatura: 0.05% por grado Celsius a 20°C.
• Vida Útil Mecánica: 1×10⁷ maniobras.
• Vida Útil Eléctrica: 1×10⁶ maniobras.
• Temperatura Operativa: -20°C a +55°C.
• Temperatura de Almacenaje: -35°C a +75°C.
• Montaje: Riel DIN según EN/IEC 60715.
• Índice de Protección: IP40 para el panel frontal, IP20 para los terminales.
• Clase de Sobretensión: Tipo III.
• Grado de Contaminación: 2.
• Capacidad de Embornamiento: Cable rígido hasta 1×2.5 mm² o 2×1.5 mm² (AWG 12).

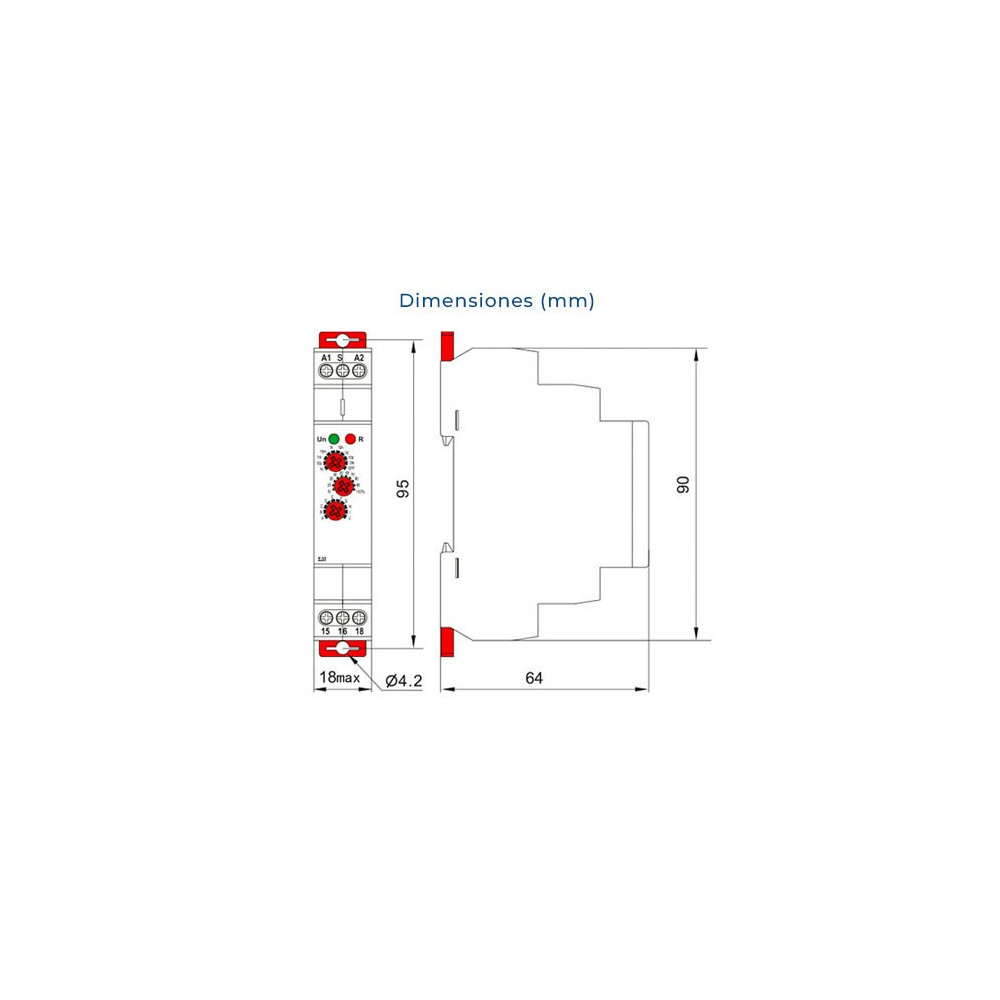

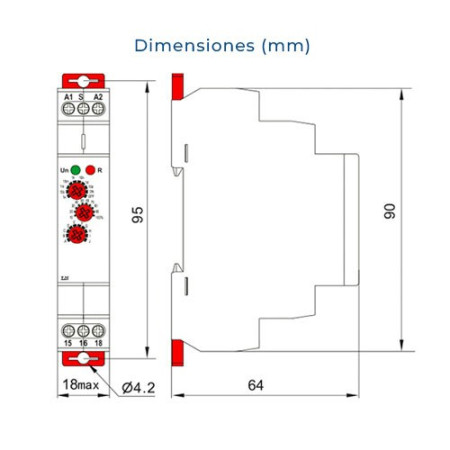

• Dimensiones: 90×18×64 mm.
• Peso: 64 g.

Usos más comunes:

• Equipos en movimiento: Ideal para equipos de obra y camiones frigoríficos.
• Protección de personas: Evita consecuencias de marcha atrás.
• Conmutación: Entre alimentación normal y emergencia.
• Protección motriz: Contra el riesgo de carga motriz por fallo de fase.
