Relé de control de tensión trifásico diseñado para garantizar la estabilidad y seguridad de sus sistemas eléctricos. Ideal para redes de 3 polos + neutro, es perfecto para aplicaciones industriales, agrícolas y de obra.
Este dispositivo controla su propia tensión de alimentación con una precisión <1%, permitiendo ajustes del voltaje en 8 niveles y una frecuencia de 45Hz a 65Hz. Además, se instala fácilmente en un carril DIN y cuenta con indicadores LED para un monitoreo sencillo.
Proteja y optimice sus sistemas eléctricos con este relé de alta calidad, asegurando la continuidad y fiabilidad operativa de sus instalaciones.
Lo que lo hace especial:
- Control preciso: Ajuste del voltaje de operación nominal en 8 niveles.
- Medición RMS: Controla su propia tensión de alimentación con precisión <1%.
- Indicadores LED: Estado del relé indicado mediante LED para fácil monitoreo.
- Montaje en carril DIN: Instalación sencilla y segura en un módulo.
- Normativa: Cumple con IEC/EN 60255-6 e IEC/EN 61010-1.
Especificaciones técnicas precisas:
- Normas de conformidad: IEC/EN 60255-6, IEC/EN 61010-1
- Función principal: Supervisión de tensión en 3 fases

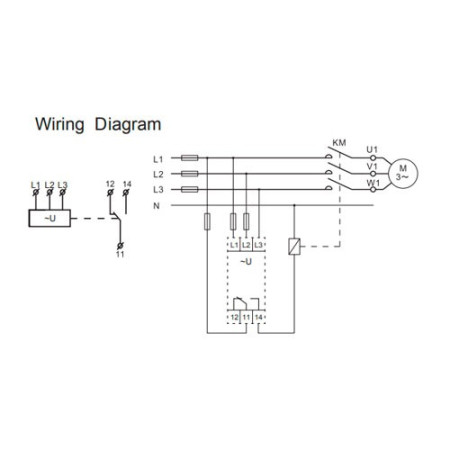

- Terminales monitoreados: L1, L2, L3 y Neutro
- Terminales de suministro: L1 y Neutro
- Rango de tensiones: 127-132-138-220-230-240-254-265 V (P-N)
- Frecuencia operativa: 45 a 65 Hz
- Rango de voltaje medido: 101V a 318V
- Umbral de ajuste de tensión: 2% a 20%
- Umbral de ajuste de asimetría: 5% a 15%
- Histéresis: 2%
- Umbral de fallo de fase: 70% del valor seleccionado, mínimo 165V
- Tiempo de retardo ajustable: 0.1 s a 10 s, con tolerancia del 10%
- Error de medida: ≤1%
- Retraso en la conexión: 0.5 s
- Precisión de actuación: 1% del valor de escala
- Indicador de alimentación: LED verde
- Indicador de salida: LED rojo
- Tiempo de reseteo: 1000 ms
- Salida: 1 salida de conexión
- Intensidad de salida: 10 A/AC1
- Tensión de salida: 250 VAC / 24 VDC
- Capacidad mínima de corte en DC: 500 mW
- Coeficiente de temperatura: 0.05%/ºC a 20º
- Vida útil mecánica: 10^7 maniobras
- Vida útil eléctrica: 10^6 maniobras
- Rango de temperatura de operación: -20ºC a +55ºC
- Rango de temperatura de almacenamiento: -35ºC a +75ºC
- Montaje: En riel DIN conforme a EN/IEC 60715
- Protección: IP40 en el panel frontal, IP20 en terminales
- Tipo de sobretensión: Clase III
- Grado de contaminación: 2
- Capacidad de embornamiento: Cable rígido máximo 1×2.5 mm² o 2×1.5 mm², ancho máximo 1×2.5 mm² (AWG 12)

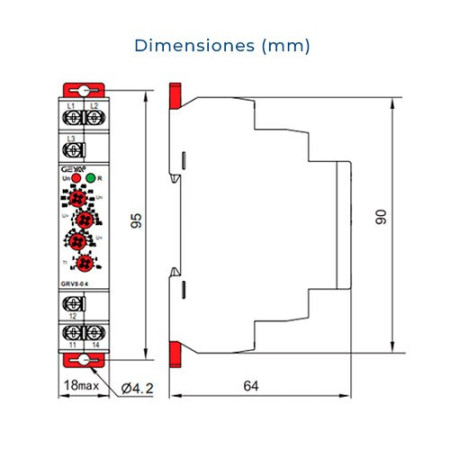

- Dimensiones: 90×18×64 mm
- Peso: 64 g
Características:
- Controla la tensión real de alimentación (medida RMS).
- Ajuste del voltaje operativo en 8 niveles mediante rueda.
- Frecuencia de medición: 45 a 65 Hz.
- Precisión de medición de voltaje: <1%.
- Estado del relé indicado con LED.
- 1 módulo para montaje en carril DIN.
Usos frecuentes:
- Equipos móviles: Control de conexión en equipos de obra y agrícolas.
- Protección: Contra consecuencias de marcha atrás y fallos de fase.
- Conmutación: Entre alimentación normal y emergencia.
- Industria: Protección de cargas motrices y sistemas industriales.
Beneficios clave de este modelo:
- Protección avanzada: Asegura la estabilidad de las redes trifásicas.
- Optimización de sistemas: Mejora el rendimiento y eficiencia operativa.
- Facilidad de uso: Indicadores LED para un monitoreo sencillo y efectivo.
- Durabilidad: Construido según normas estrictas para una larga vida útil.
